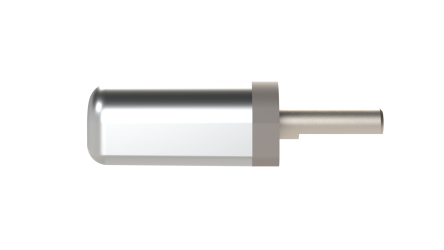

DX100

Das zweiachsige Reell-Reibungsscharnier DX100 ermöglicht bei 8 mm dicken Platten eine vollständige Klappbewegung (bis zu 180°) und sorgt für einen sanften Bewegungsablauf bei klappbaren Flächen.

Das DX100 zeichnet sich durch ein einzigartiges zweiachsiges Design aus, das ein vollständiges Umklappen selbst bei nur 8 mm dünnen Platten erlaubt – und damit schlanker baut als herkömmliche Scharniere für Falttüren oder Gelenkverbindungen. Dies ermöglicht das Zusammenklappen und Verstauen von Tischen und Platten auf engstem Raum und begünstigt kompaktere Konstruktionen. Das Mehrachsscharnier DX100 eignet sich ideal für ausklappbare Ablagen (z. B. für Mahlzeiten) in Flugzeugen, Zügen und Kraftfahrzeugen sowie für klappbare Arbeitsflächen an medizinischen Wagen und Geräten.

Das DX100 ist mit zwei verschiedenen Drehmomentprofilen erhältlich:

Einem Profil mit gleichmäßigem Drehmoment, bei dem an beiden Achsen die gleiche Haltekraft wirkt.

Einem Profil mit unterschiedlichen Drehmomenten, bei dem eine Achse ein Drittel des Drehmoments der anderen aufweist. Dies ermöglicht einen sequenziellen Bewegungsablauf beim Klappen der Platte: Zunächst dreht sich die Achse mit dem geringeren Drehmoment; die zweite Achse folgt erst, nachdem die erste Achse ihren Endanschlag erreicht hat.
