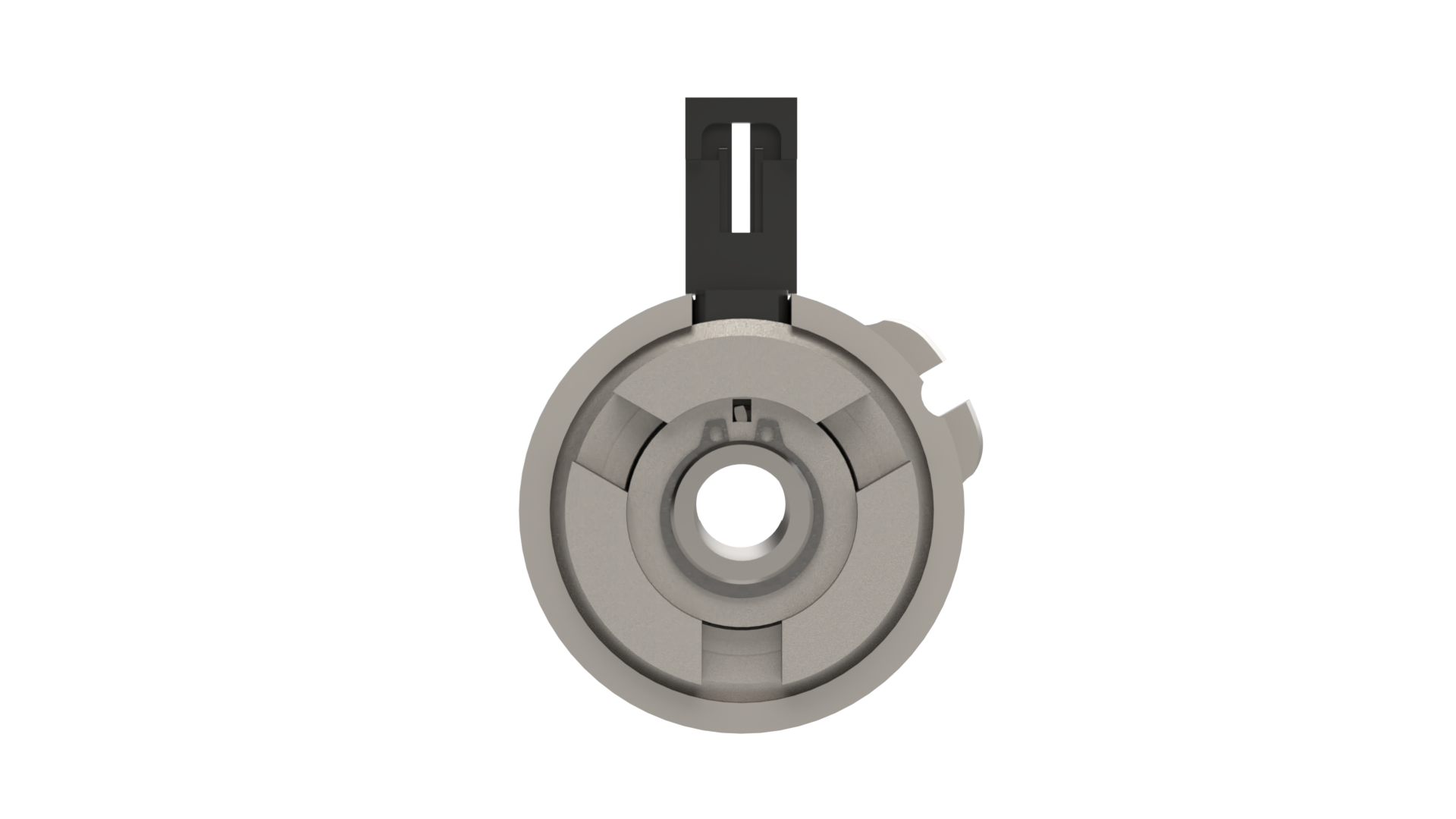

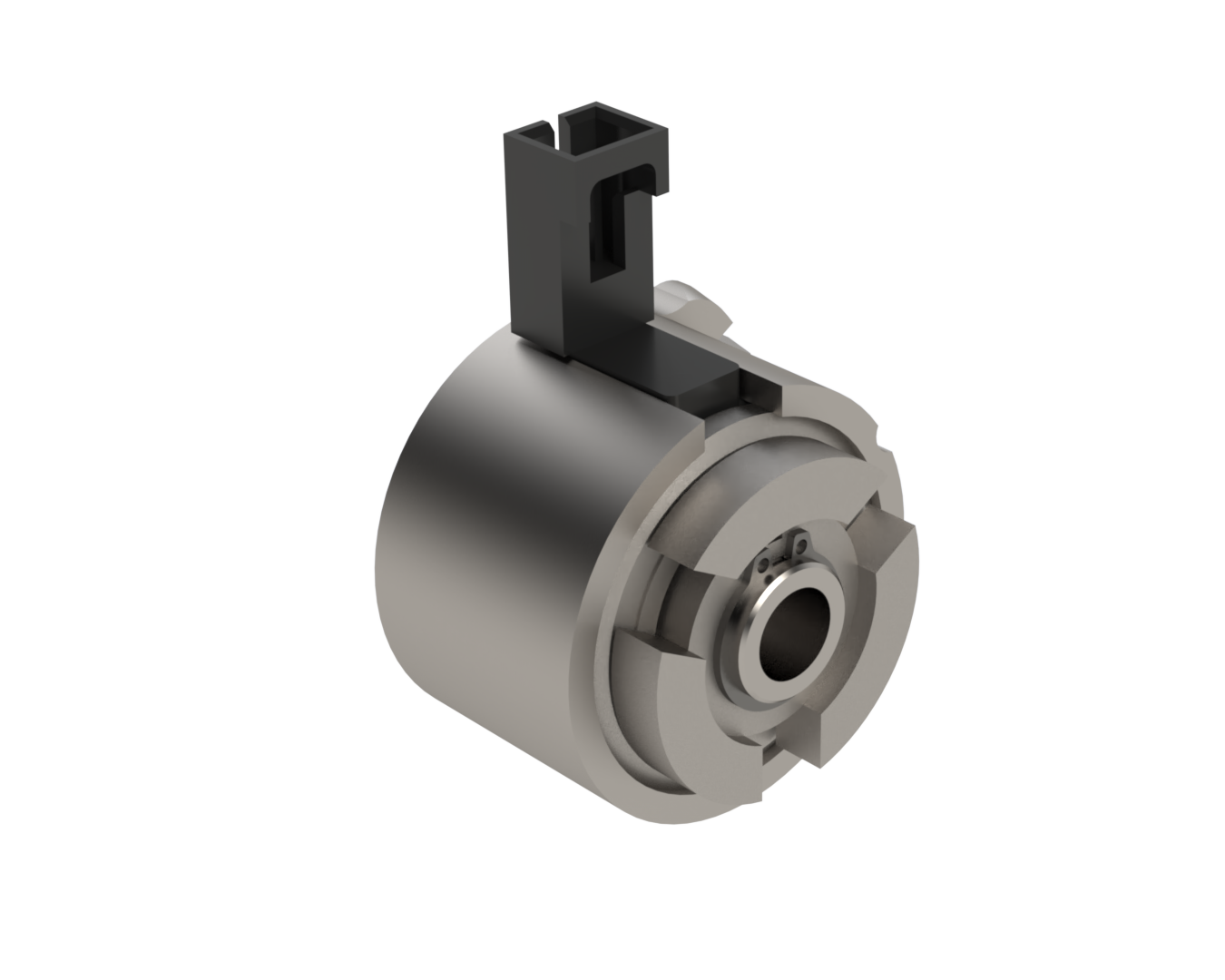

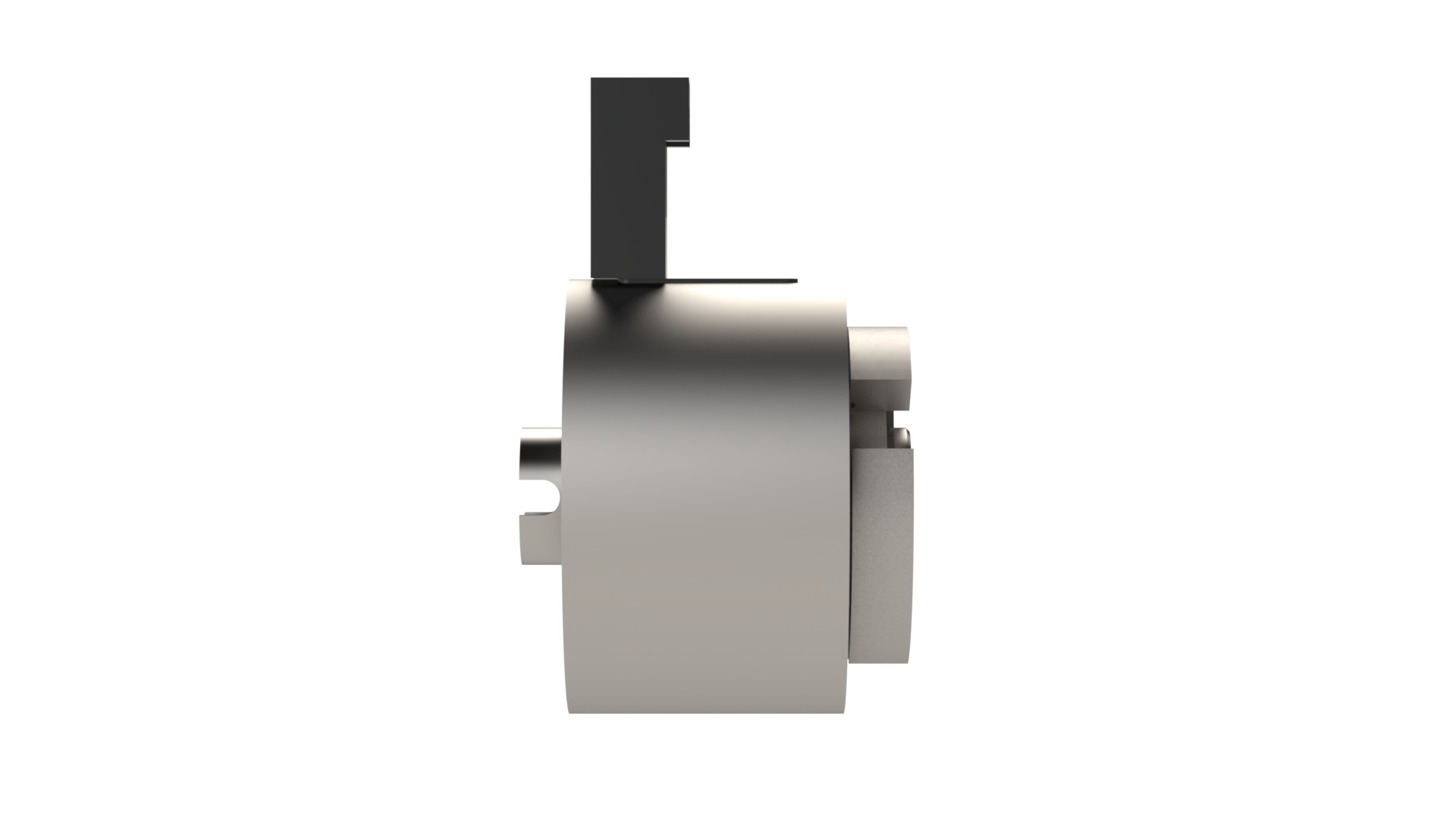

Reell EC25LL Langlebigkeits-Wickelfederkupplungen halten bis zu 80 Millionen Lagerumdrehungen aus und übertragen maximale Lasten von 2,83 N-m über 1 Million Betätigungen.
Das Modell EC25 Long-Life ist für Anwendungen mit höheren Betriebsstunden- und/oder Eingangsdrehzahlanforderungen bis zu 80 Millionen Lagerumdrehungen optimiert.
Es überträgt bis zu 2,83 N-m Gesamtlast über eine Lebensdauer von 1 Million Betätigungen.
.png)
.png)
Eine Million Betätigungen
2.83 N-m
Querstift
Ja
Anschluss: Spulensteckverbinder
Spannung: 12 VDC
Bohrung: 1/4"
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Freie Litzen
Spannung: 12 VDC
Bohrung: 1/4"
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Spulensteckverbinder
Spannung: 24 VDC
Bohrung: 1/4"
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Freie Litzen
Spannung: 24 VDC
Bohrung: 1/4"
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Spulensteckverbinder
Spannung: 12 VDC
Bohrung: 6mm
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Freie Litzen
Spannung: 12 VDC
Bohrung: 6mm
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Spulensteckverbinder
Spannung: 24 VDC
Bohrung: 6mm
Richtung: Gegen den Uhrzeigersinn (CCW)
Anschluss: Spulensteckverbinder
Spannung: 12 VDC
Bohrung: 1/4"
Richtung: Im Uhrzeigersinn (CW)
Anschluss: Spulensteckverbinder
Spannung: 24 VDC
Bohrung: 1/4"
Richtung: Im Uhrzeigersinn (CW)
Anschluss: Spulensteckverbinder
Spannung: 12 VDC
Bohrung: 6mm
Richtung: Im Uhrzeigersinn (CW)
Anschluss: Spulensteckverbinder
Spannung: 24 VDC
Bohrung: 6mm
Richtung: Im Uhrzeigersinn (CW)
