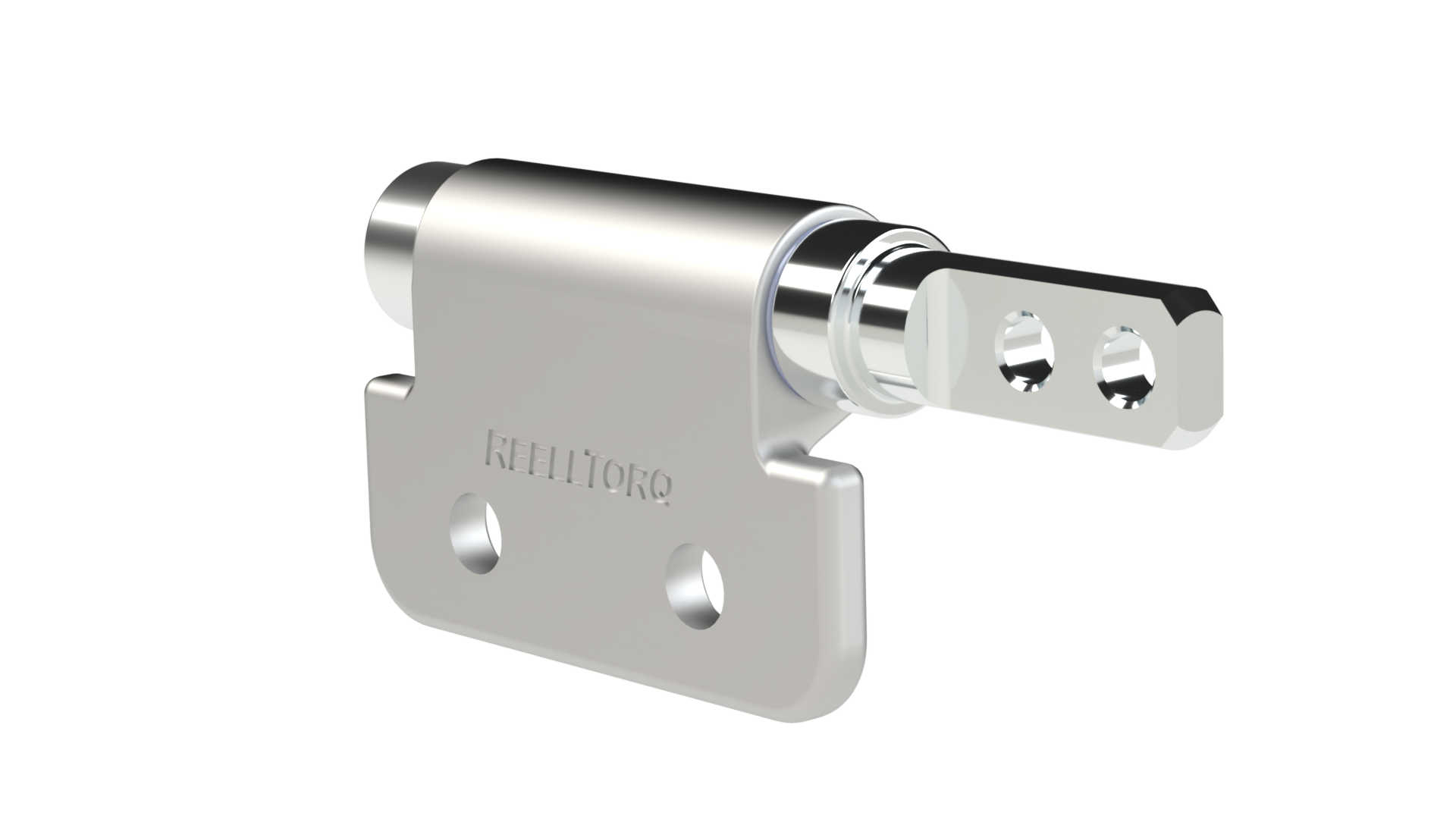

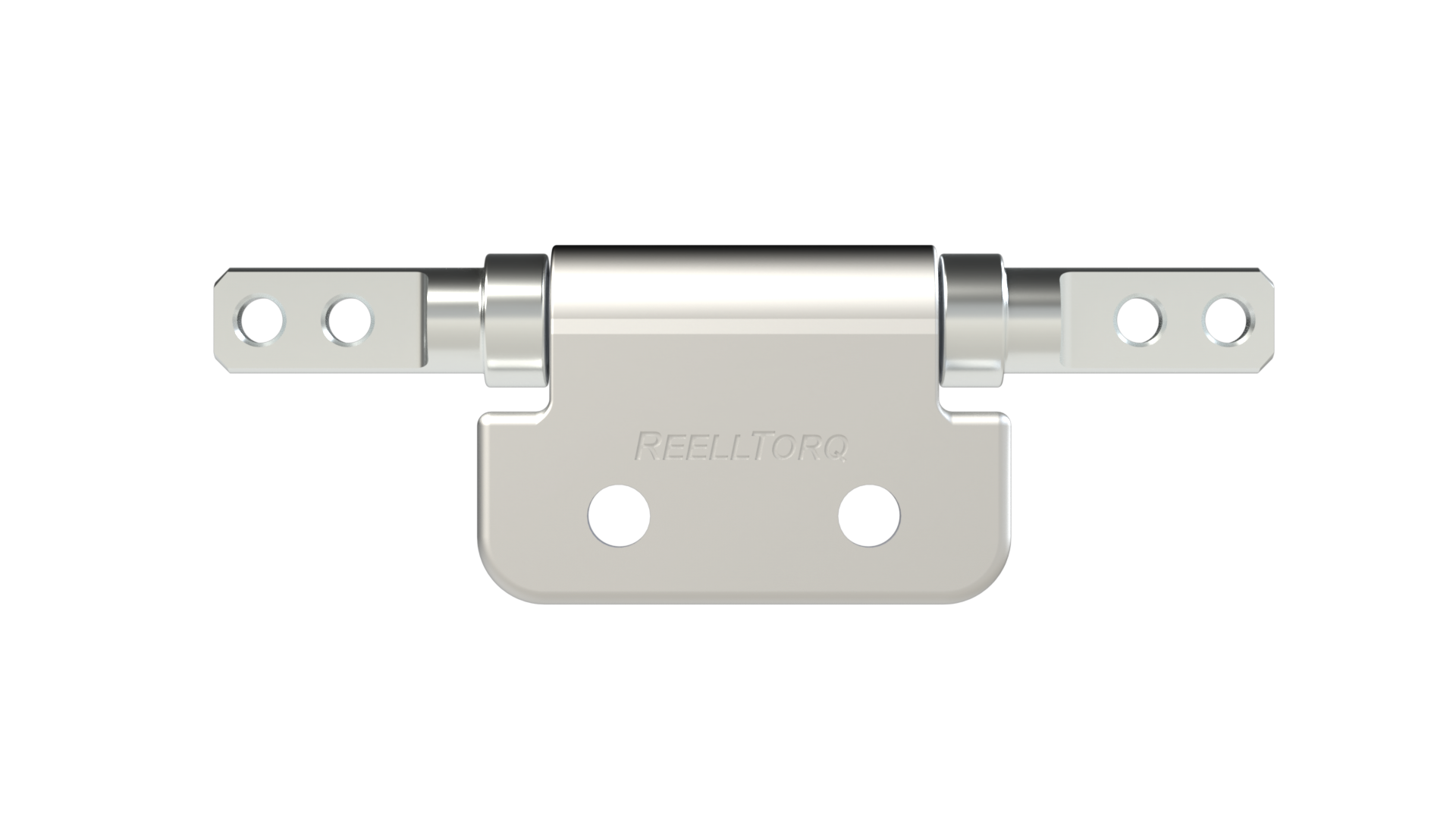

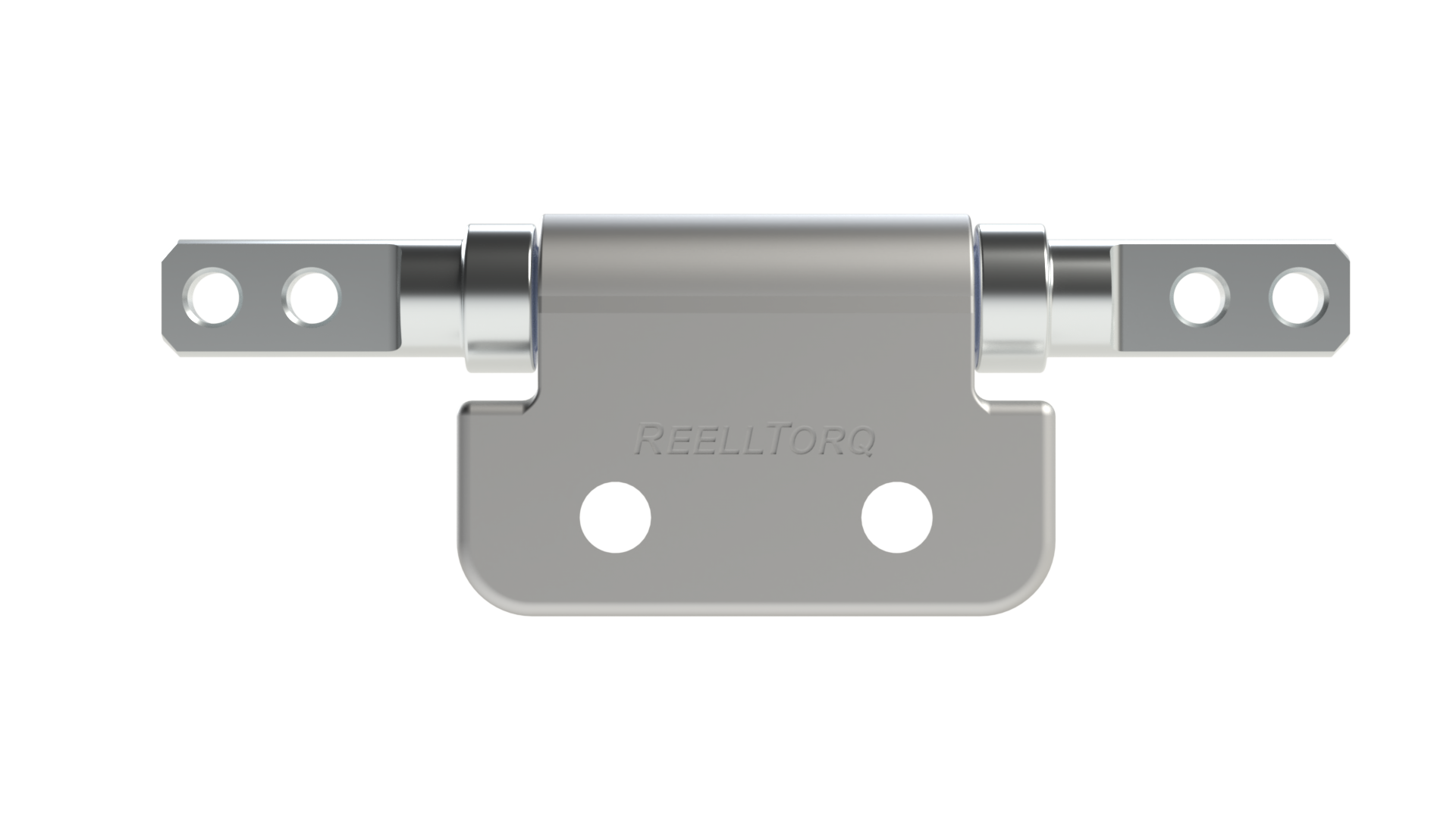

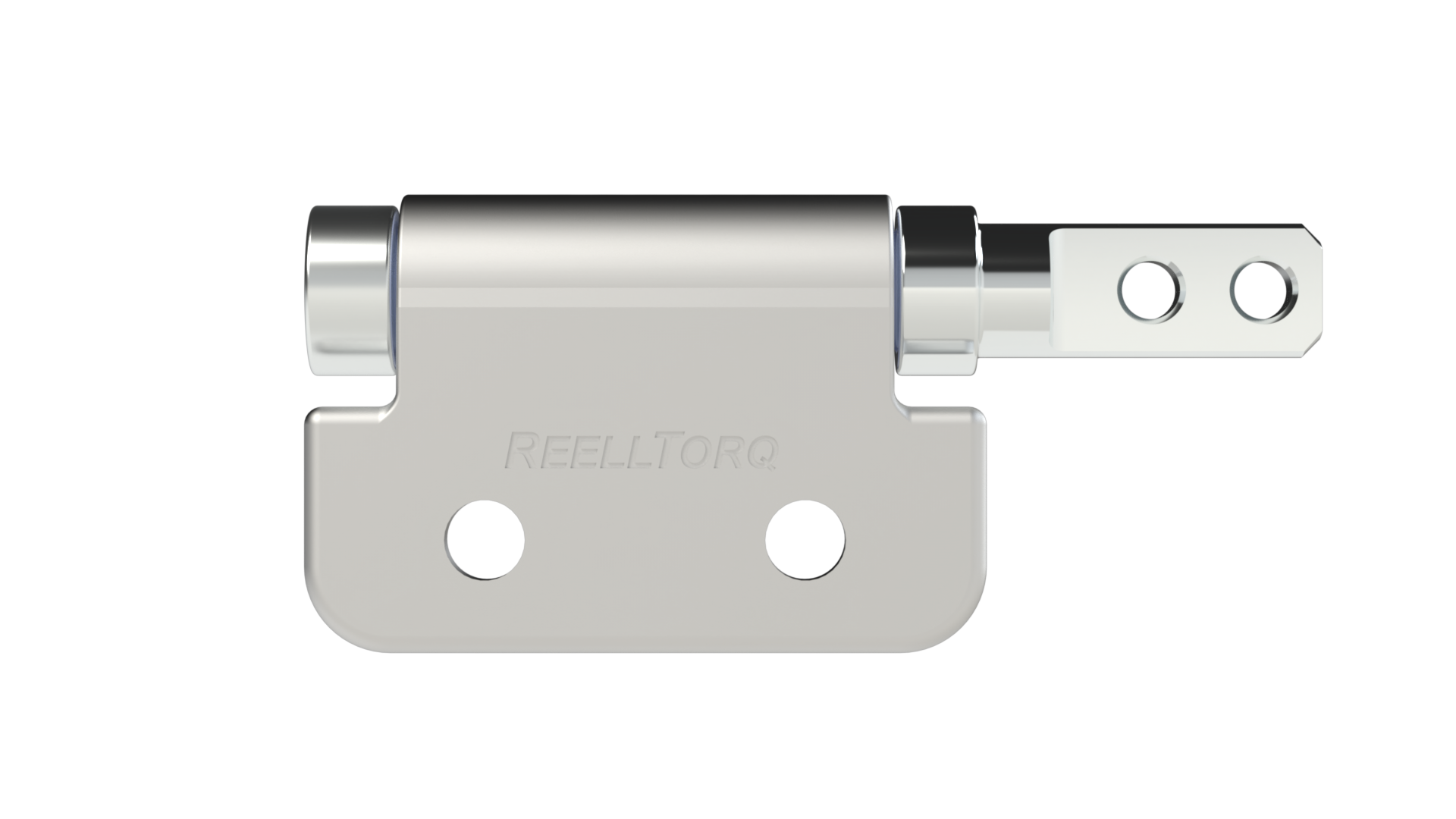

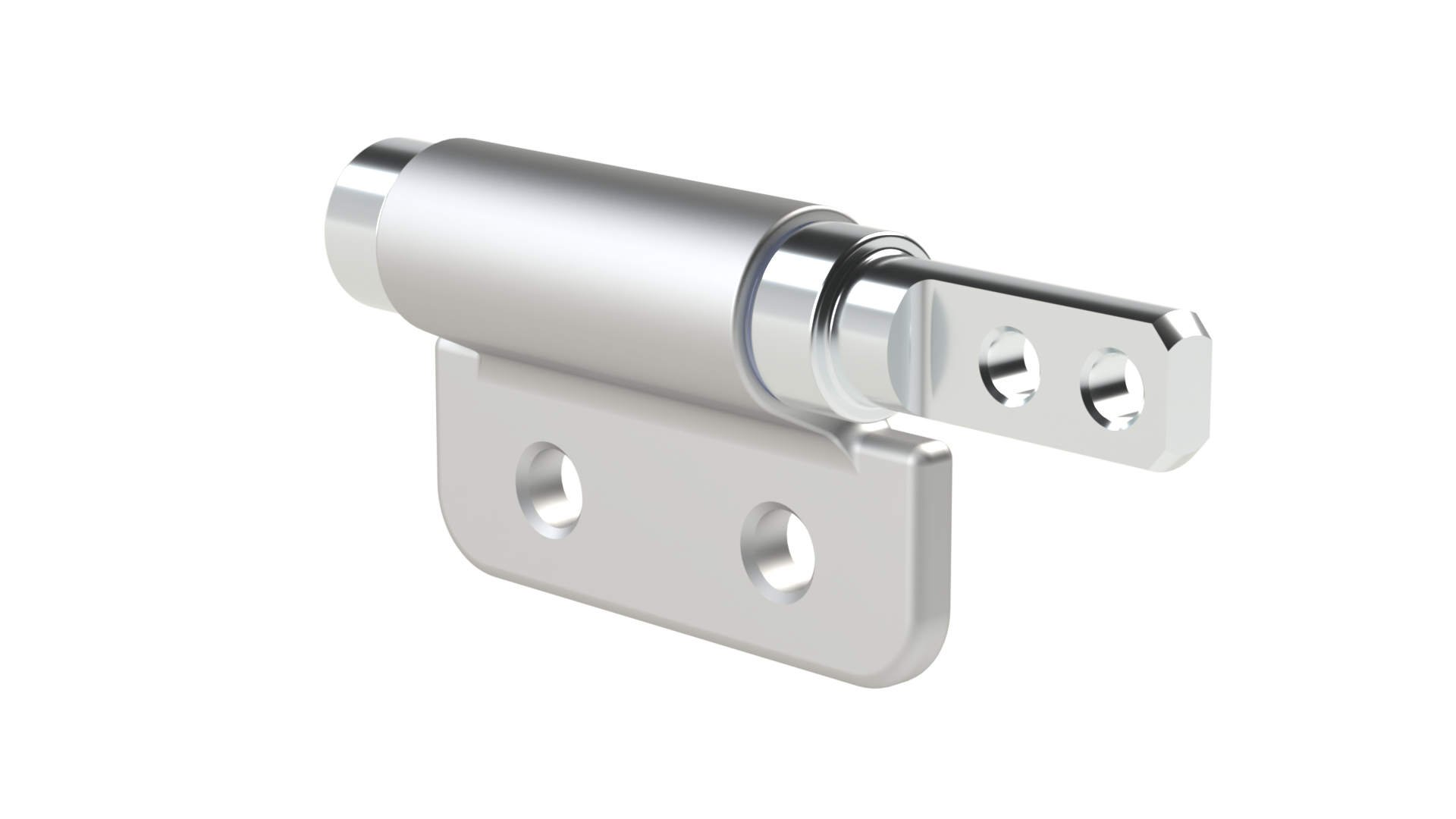

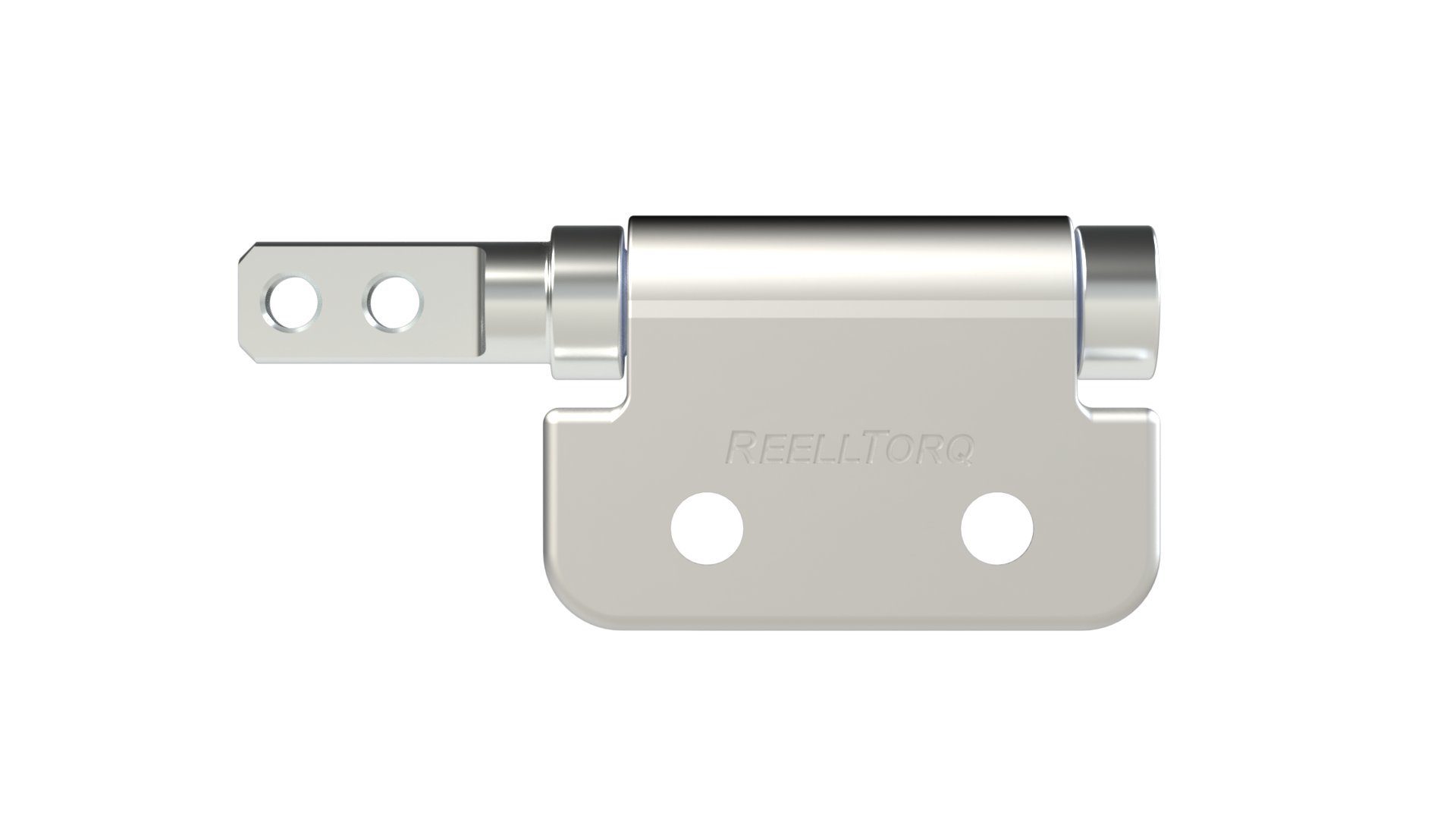

Das symmetrische Flügelscharnier Reell PHB eignet sich hervorragend für größere Anwendungen mit einem sanften, gleichbleibenden niedrigen Drehmoment von bis zu 2,79 N-m, 360°-Drehung und einer Lebensdauer von 50.000 Zyklen.
Das Scharnier Modell PHB von Reell ist für Anwendungen konzipiert, die bis zu 2,79 N-m (24,7 lb-in) Drehmoment und 360° Drehung erfordern. Das PHB bietet ein sanftes, hochwertiges Gefühl und ein gleichbleibendes Drehmoment über eine lange Lebensdauer, was es zur richtigen Wahl für größere Anwendungen macht.
.png)
.png)
.png)
.png)
.png)
.png)
360°
50.000 Zyklen
Symmetrisch
Ja
Drehmoment: 0.44 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.44 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.44 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.44 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.44 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.44 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.44 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 0.78 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 0.78 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.22 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.22 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 1.57 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 1.57 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.01 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.01 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.35 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.35 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Flach links
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Flach rechts
Gewicht: 34 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Gerade, M4
Oberfläche: Zink - Schwarz
Drehmoment: 2.79 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink
Drehmoment: 2.79 N-m
Wellenende: Doppel-Flach
Gewicht: 38 g
Montage: Senkkopf, M4
Oberfläche: Zink - Schwarz
