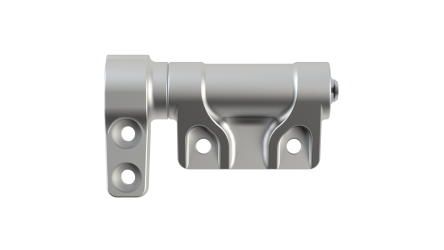

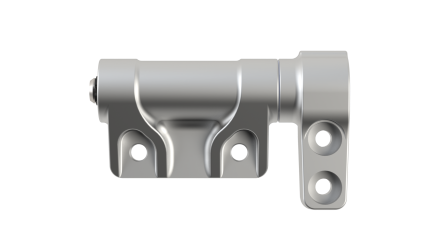

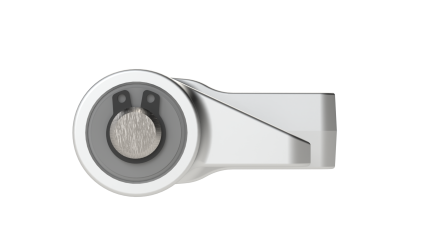

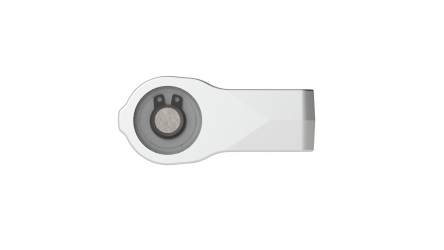

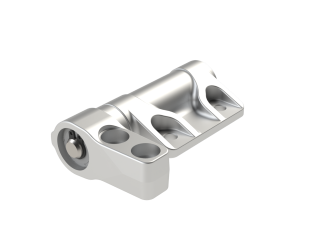

Das Konstantdrehmoment-Scharnier Reell PHT bietet Einweg-Technologie mit mittlerem Drehmoment und 360°-Drehung, was eine einfache Aufwärtsverstellung und einen sicheren Halt über 20.000 Zyklen gewährleistet.
Das Konstantdrehmoment-Scharnier PHT von Reell mit Einweg-Drehmomenttechnologie ist von 2,0 bis 6,0 N-m erhältlich. Das PHT eignet sich ideal für vertikale Verstellanwendungen im mittleren Bereich, bei denen das Scharnier der Schwerkraft in Abwärtsrichtung fest standhält, während es in Aufwärtsrichtung leicht zu verstellen bleibt.
.png)
.png)
.png)
.png)
.png)
.png)
360°
M4 oder Schraube #8
Zink
20.000 Zyklen
106 g
Ja
Drehmoment: 2.0 N-m
Drehmomentprofil: Einweg rechts - Rückwärts
Wellenende: Flach rechts
Drehmoment: 4.0 N-m
Drehmomentprofil: Einweg rechts - Rückwärts
Wellenende: Flach rechts
Drehmoment: 6.0 N-m
Drehmomentprofil: Einweg rechts - Rückwärts
Wellenende: Flach rechts
