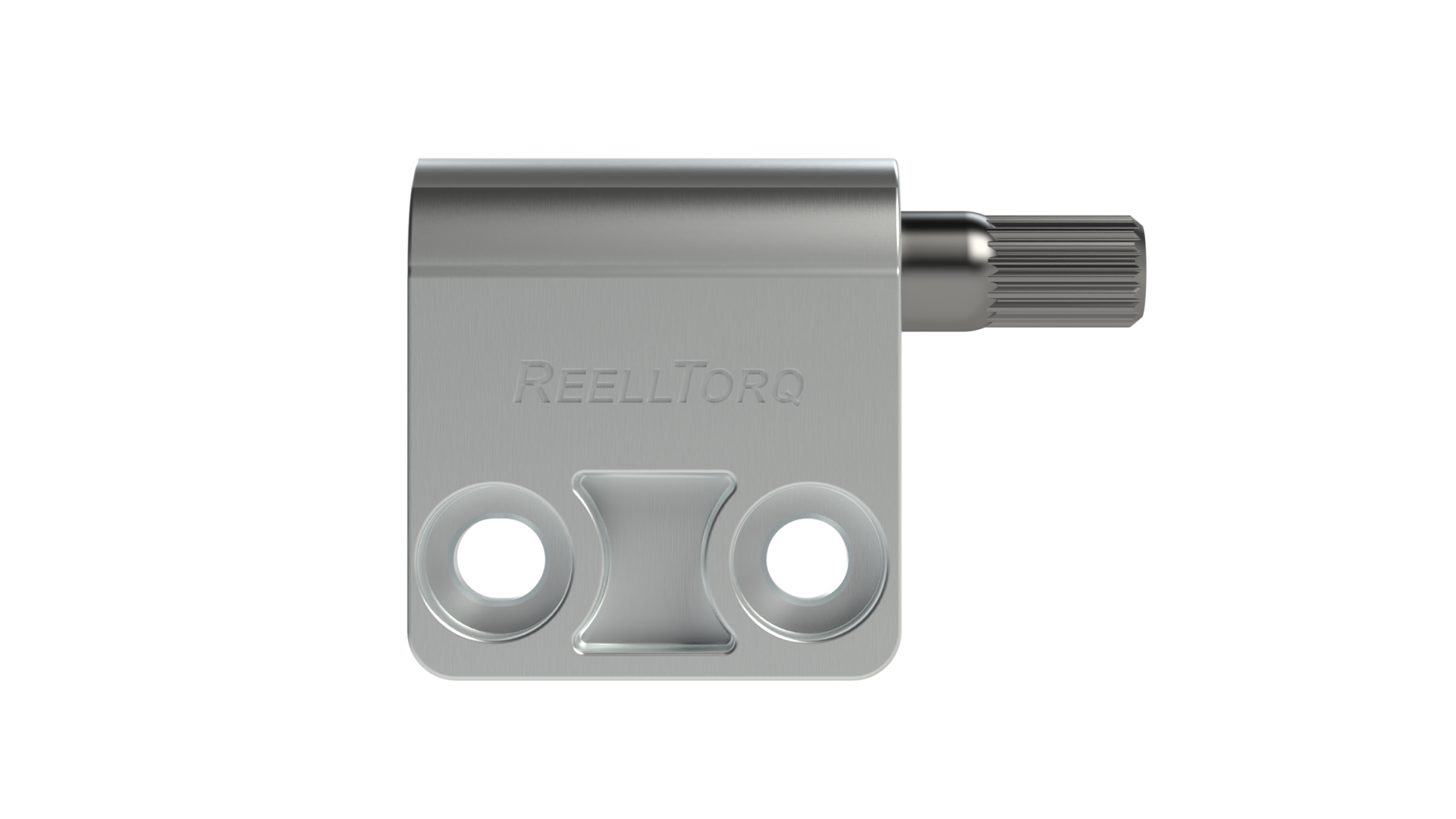

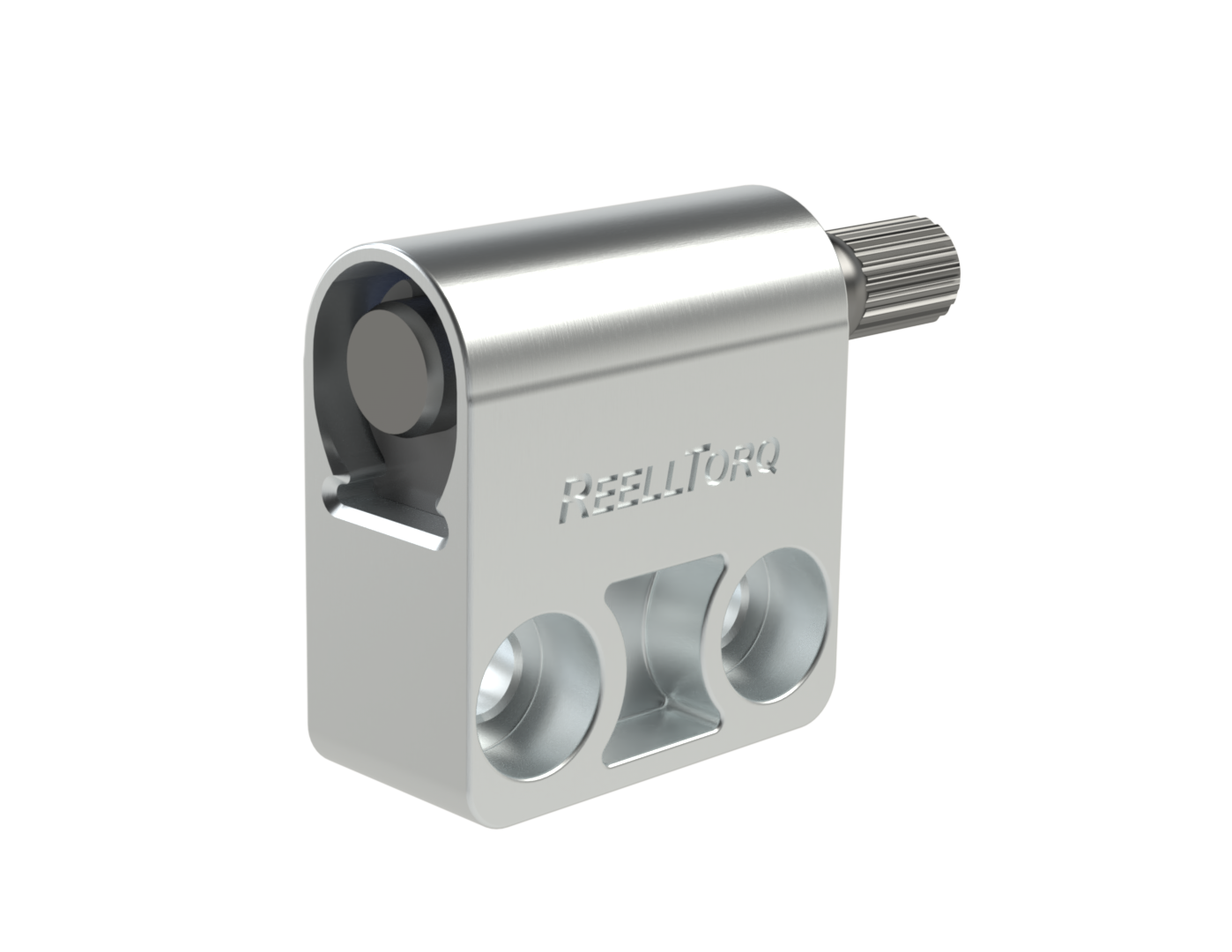

Das Reell RT120 ist ein symmetrisches Flügelscharnier mit mittlerem Drehmoment, das die ReellTorq-Technologie für eine einstellungsfreie 360°-Positionskontrolle und eine verlängerte Lebensdauer von 50.000 Zyklen nutzt.

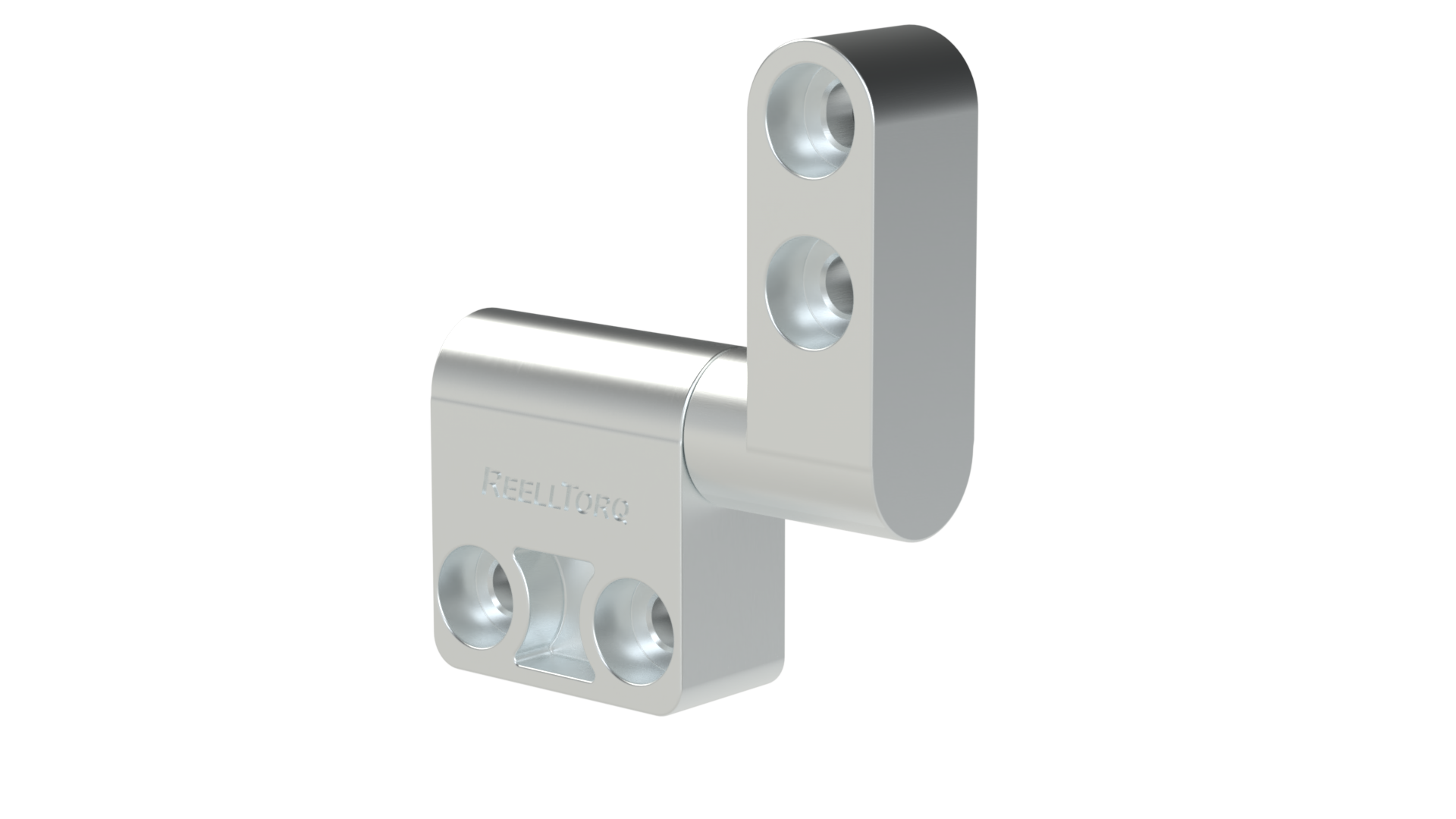

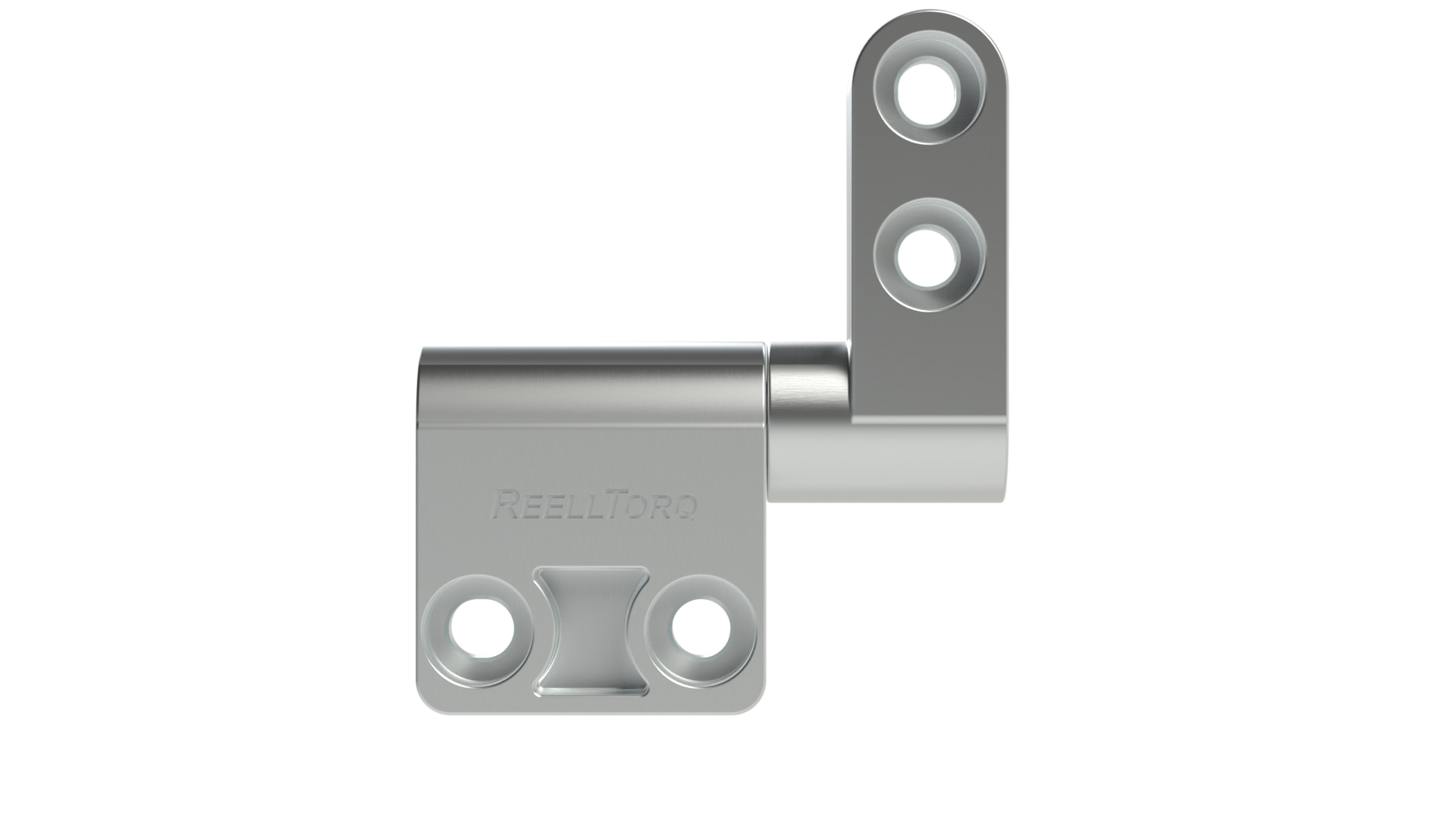

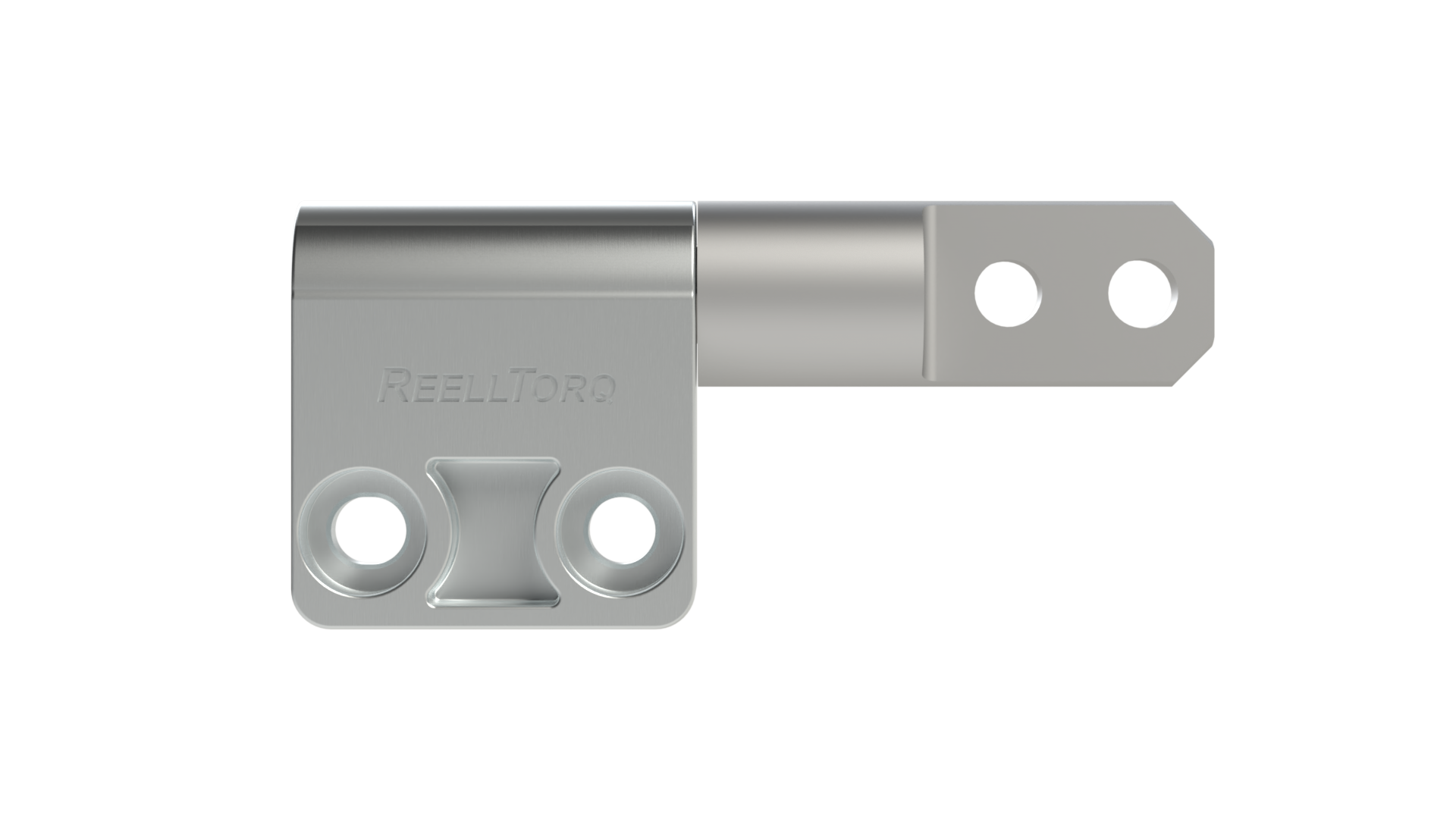

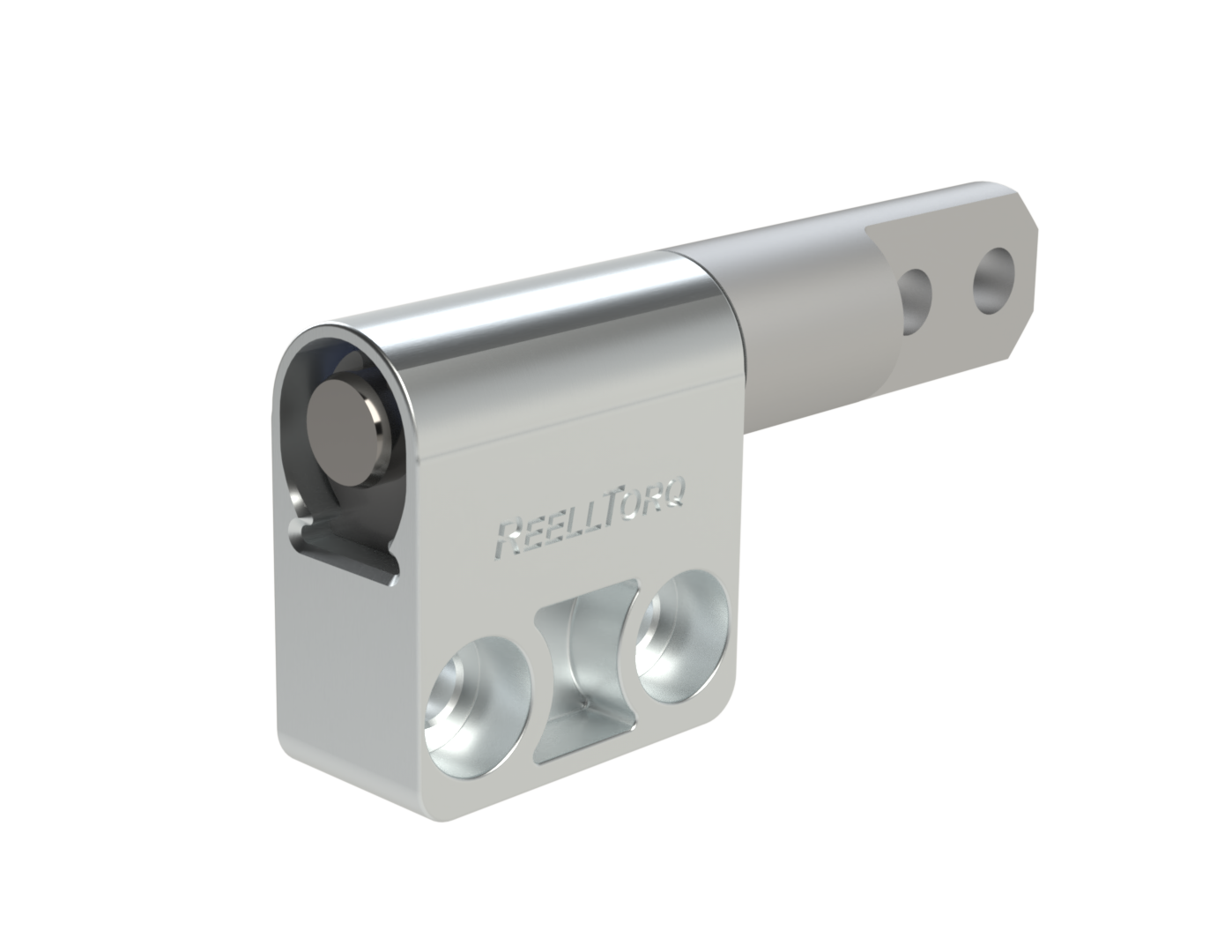

Das RT120 ist mit 3 Optionen für die Wellenendbefestigung und Drehmomenten von 20,0 bis 50,0 lb-in erhältlich. Mit einer vollständig qualifizierten Lebensdauer von über 50.000 Zyklen setzen diese anpassungsfähigen Positionskontroll-Scharniere neue Maßstäbe für langlebige Premium-Positionskontrolle, während ihr symmetrisches Montagedesign eine stets korrekte Installation gewährleistet.
Das RT-120 bietet die gleichbleibende Leistung der patentierten ReellTorq®-Technologie von Reell, die eine sanfte Mehrpositionskontrolle ohne Einstellung bei der Installation gewährleistet.
Alle Scharniere der RT-Serie sind jetzt mit einer schwarzen E-Coat-Beschichtung erhältlich. Kontaktieren Sie Reell für Preise und Lieferzeiten. Es gilt eine Mindestbestellmenge.
.png)
.png)
.png)
.png)
.png)
.png)
360°
M4 oder Schraube #8
Zink
50.000 Zyklen
Symmetrisch
Ja
