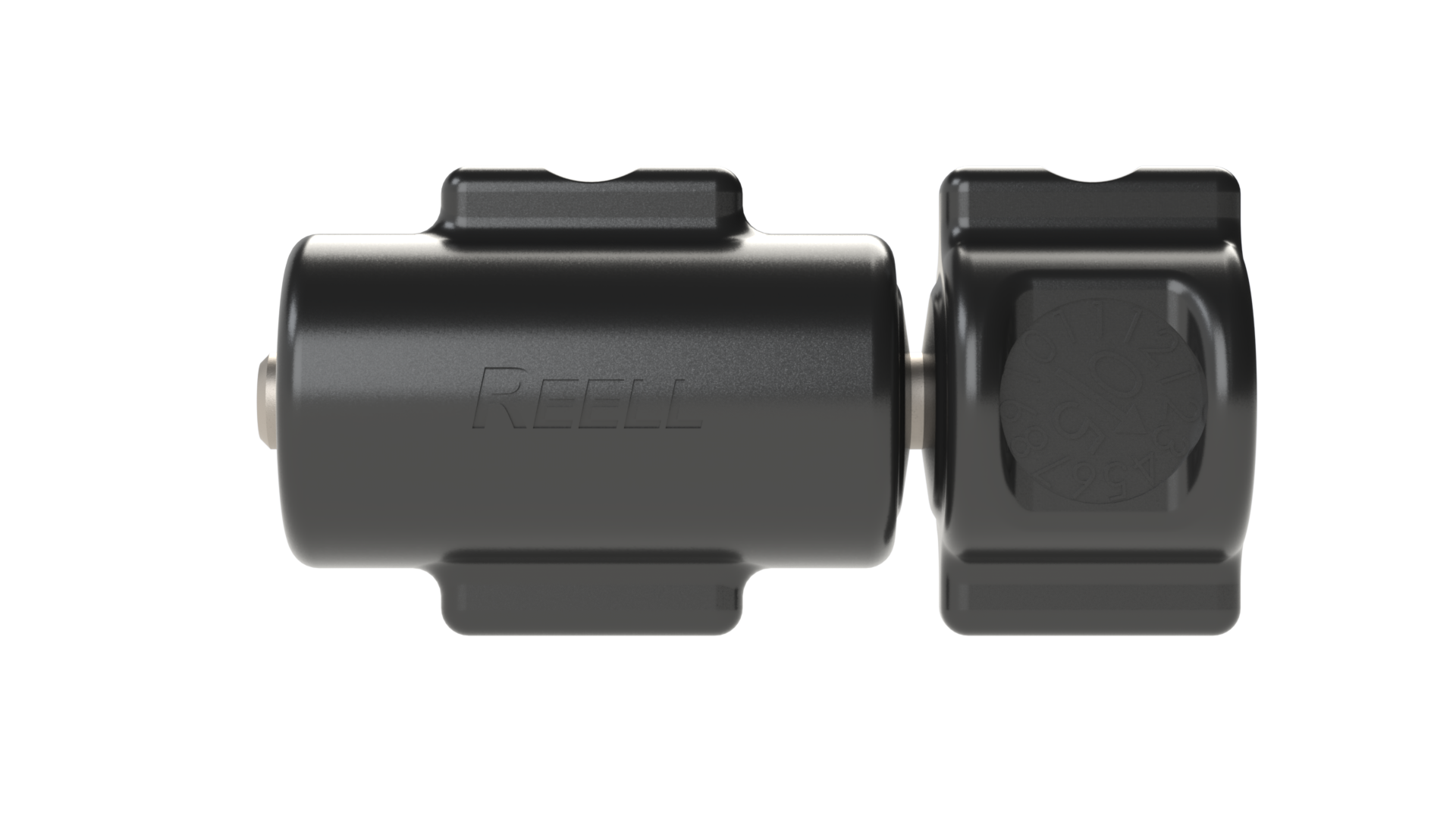

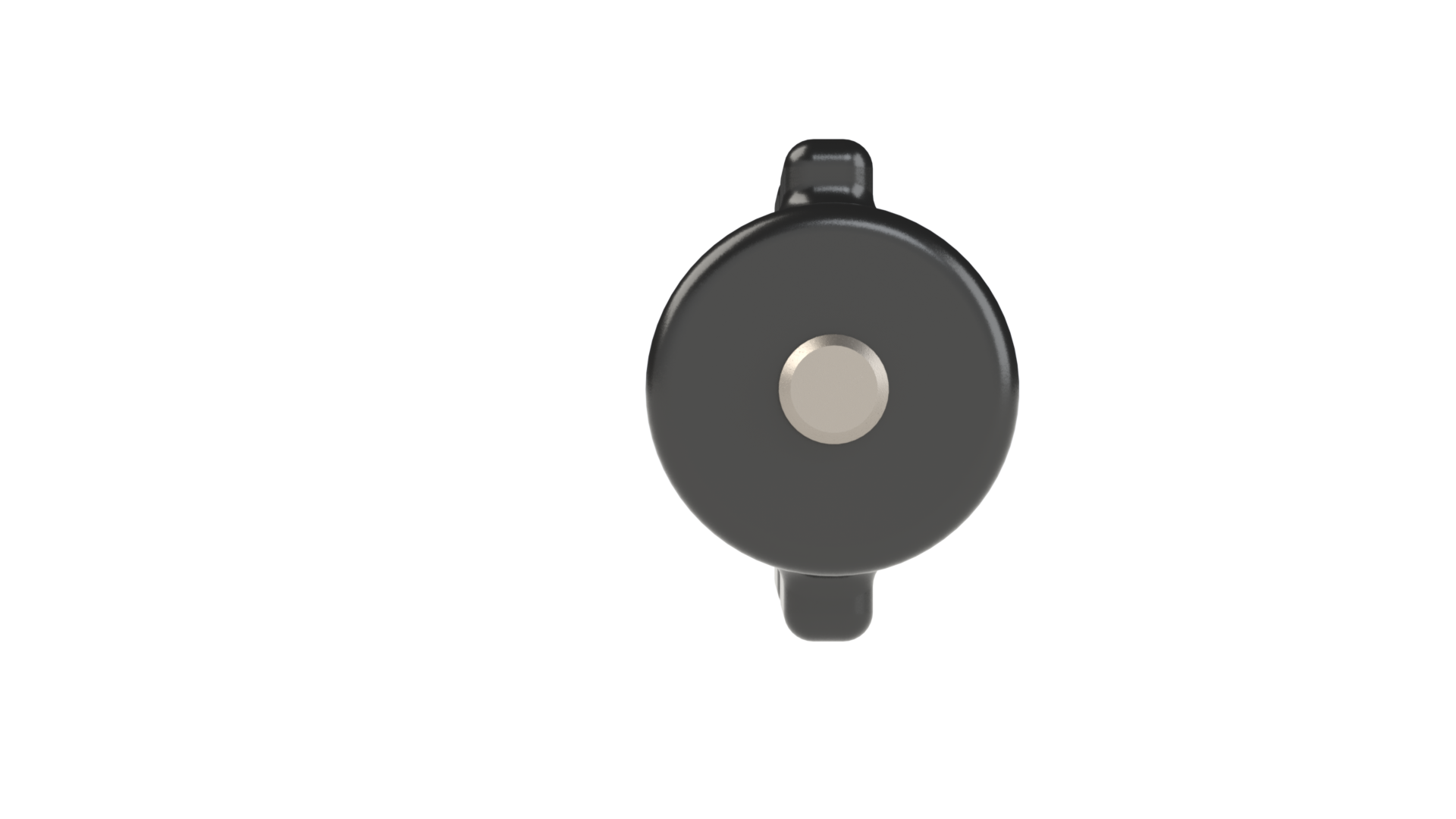

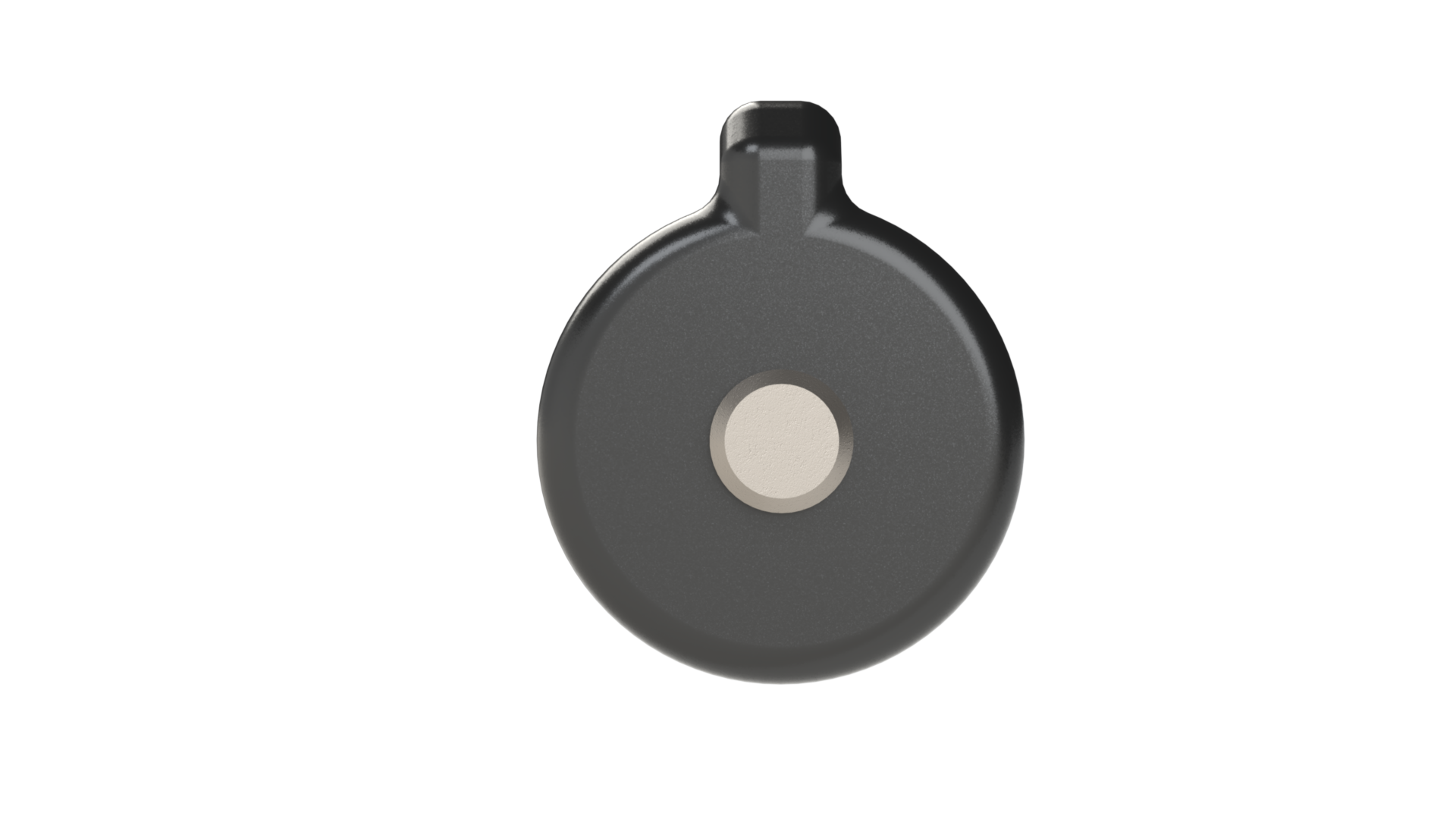

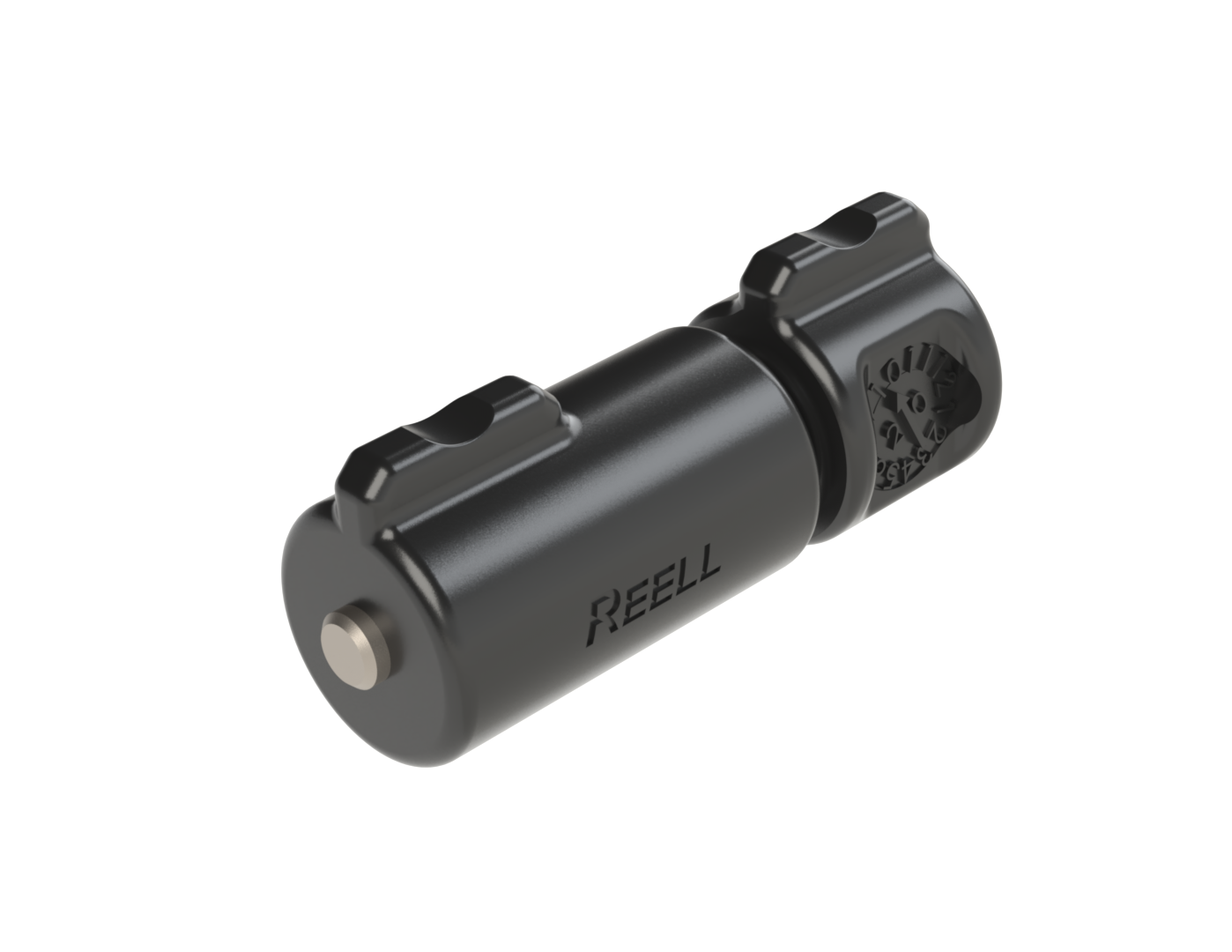

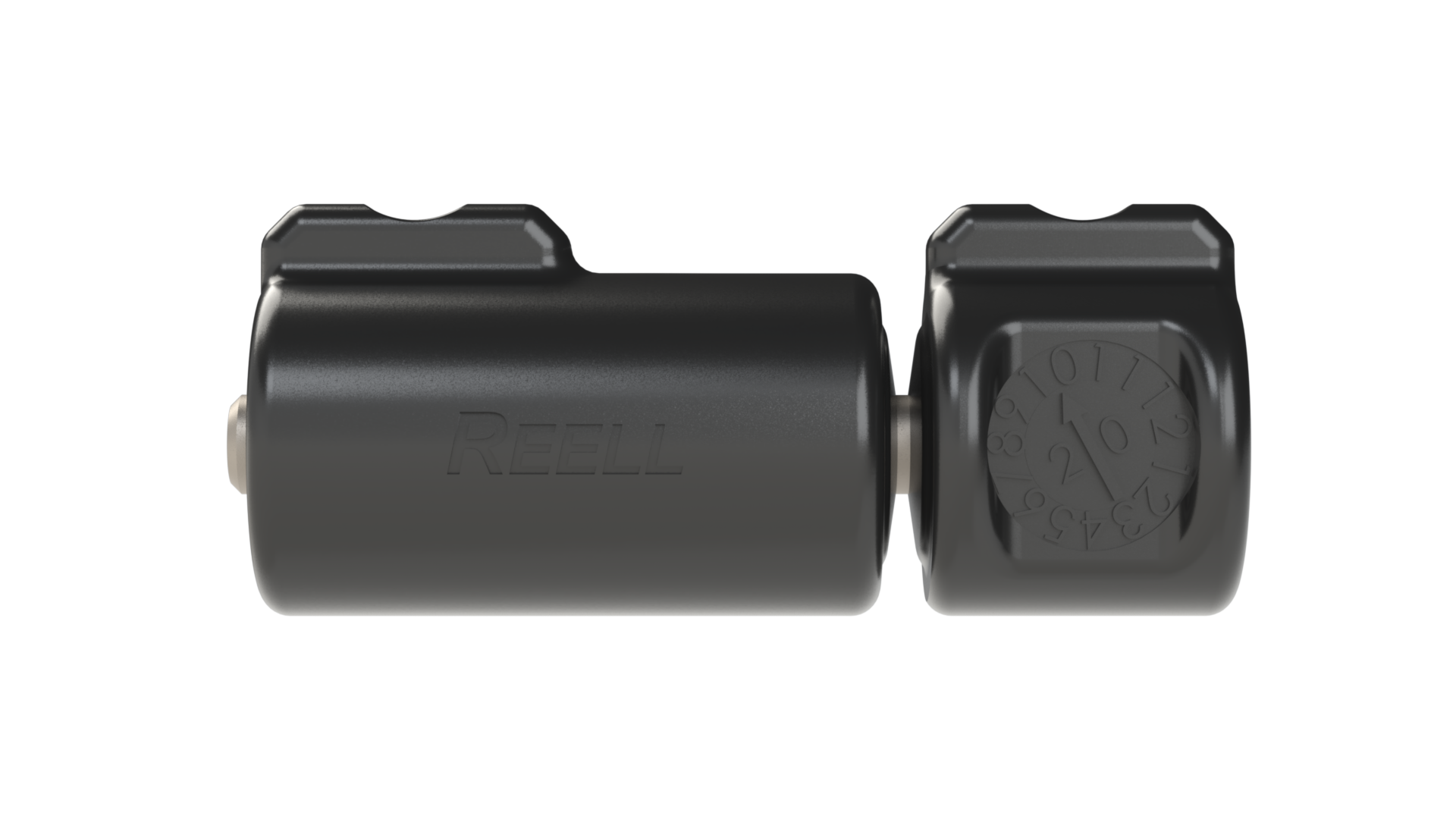

Der Drehmomenteinsatz Reell TI-120 bietet permanente Presspassung oder abnehmbare Installation, besteht aus glasfaserverstärktem Nylon, bietet 360°-Drehung und symmetrische Positionierung mit niedrigem Drehmoment.
Die Drehmomenteinsätze TI-120 von Reell verfügen über eine geformte, glasfaserverstärkte Nylonkonfiguration mit 360° Drehung. Erhältlich mit Drehmomenten von 0,25-1,2 N-m sowohl in einer Ein-Flossen- als auch in einer Zwei-Flossen-Montagekonfiguration.
Hauptsächlich für die permanente Presspassungsinstallation in einer Vielzahl von Materialien vorgesehen, kann der TI-120 auch als Schiebepassung in alternative Geometrien eingesetzt und mit Befestigungselementen gesichert werden, wodurch das Teil während der Konstruktion und Prototypenerstellung leicht entfernt werden kann. Laden Sie den Leitfaden für die abnehmbare Installation des TI-120 herunter, um weitere Informationen zu erhalten.
.png)
.png)
.png)
.png)
360°
Nylon - Schwarz
25.000 Zyklen (Ein Zyklus = 120° öffnen / 120° schließen).
6 g
Symmetrisch
Ja
