Reell TI-340 Sinterstahl-Einsätze mit mittlerem Drehmoment bieten schnelle Presspassungsinstallation, 360°-Drehung, verschiedene Montageprofile und eine Lebensdauer von 25.000 Zyklen.
Die Drehmomenteinsätze der Reell TI-300-Serie verfügen über eine Sinterstahl-Konfiguration, die für die Presspassung in runde Löcher konzipiert ist, um eine schnelle und einfache Installation zu ermöglichen.
Die TI-340-Serie ist mit Drehmomenten von 2,00 - 6,50 N-m sowie mit Montageprofiloptionen wie einem freiliegenden geriffelten Wellenende und einem geriffelten Zinkadapter für die Installation in Kunststoffen erhältlich.
.png)
.png)
.png)
.png)
.png)
360°
Presssitz
Sintermetall
25.000 Zyklen
Ja

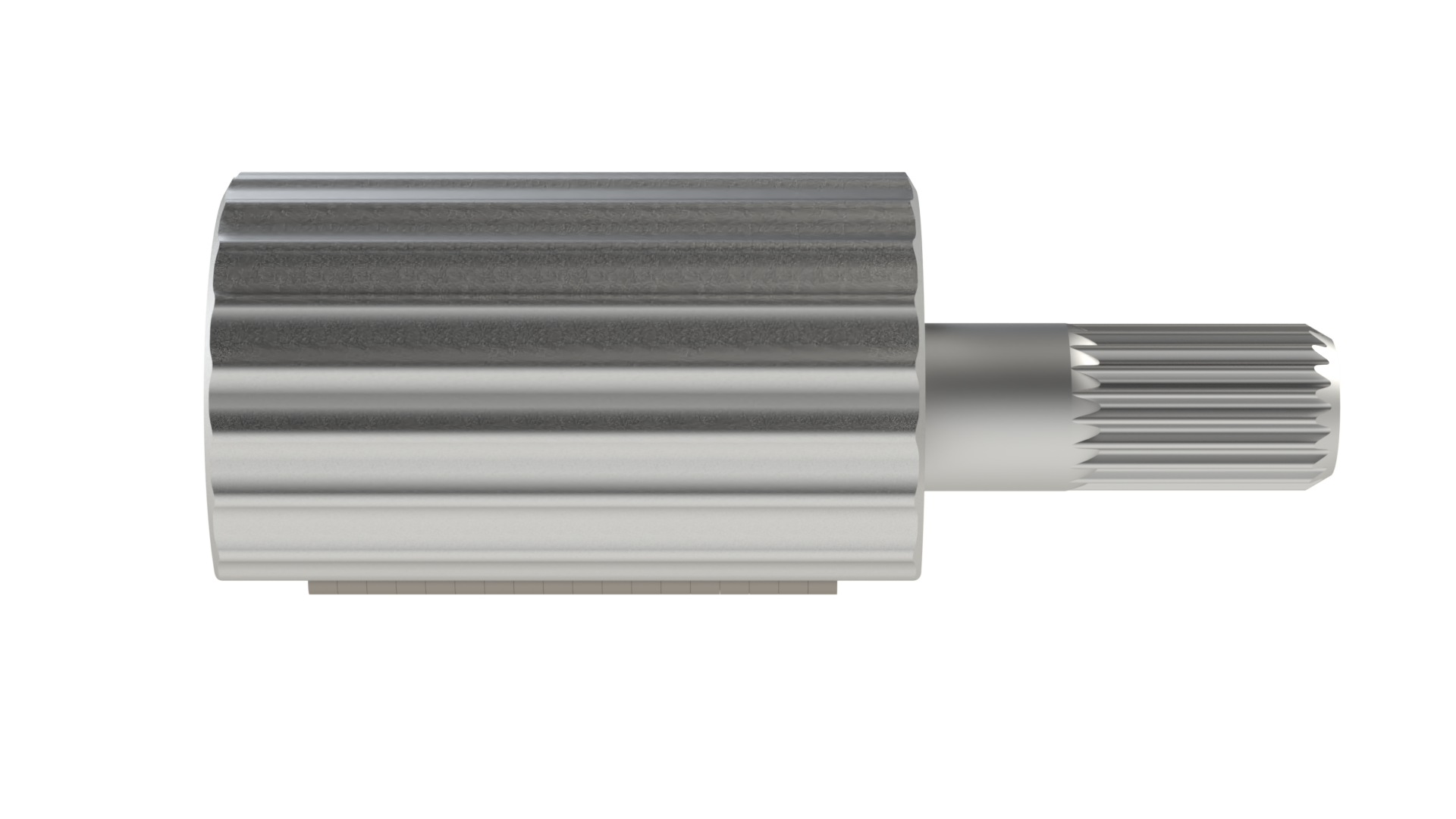

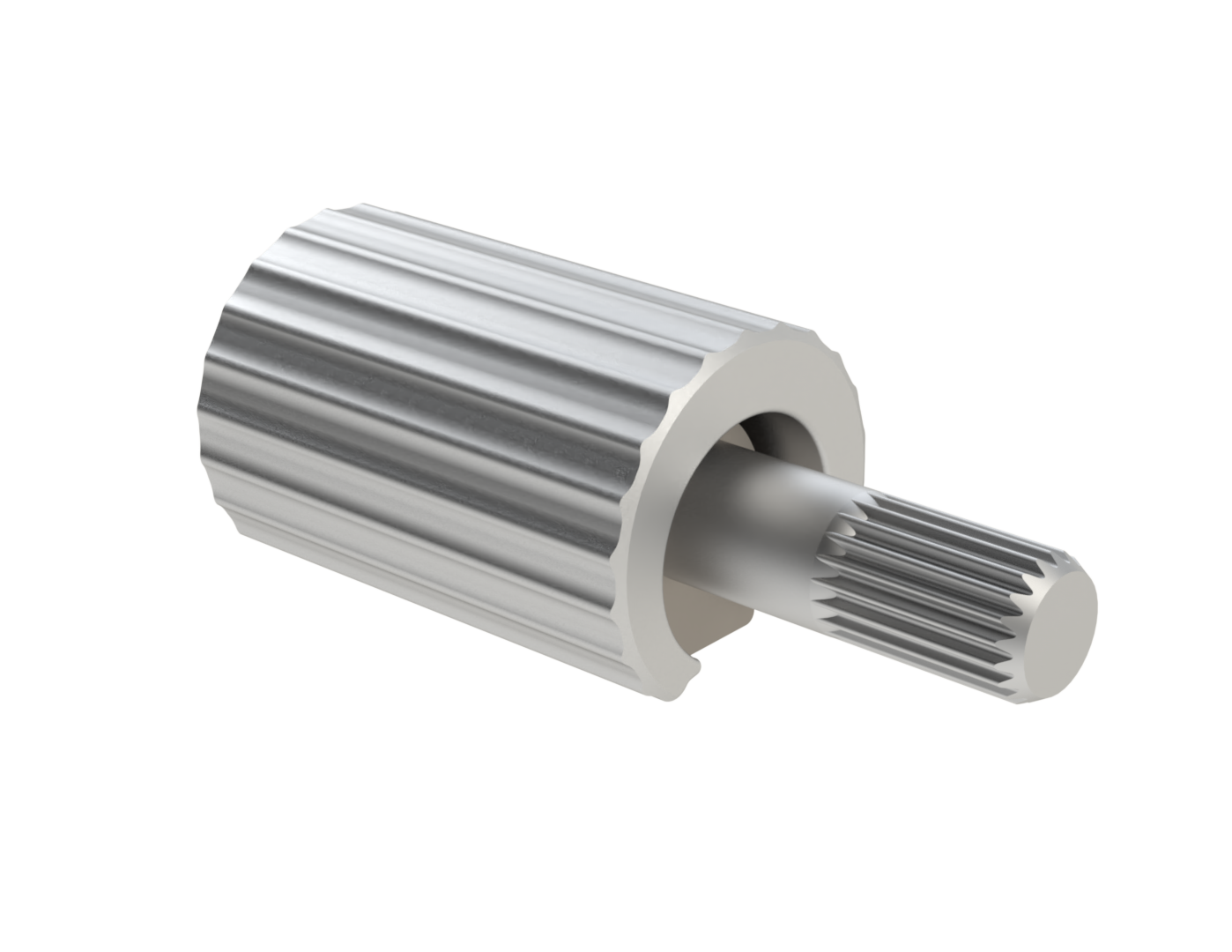

Drehmoment: 2.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelte Welle
Gewicht: 38.25 g

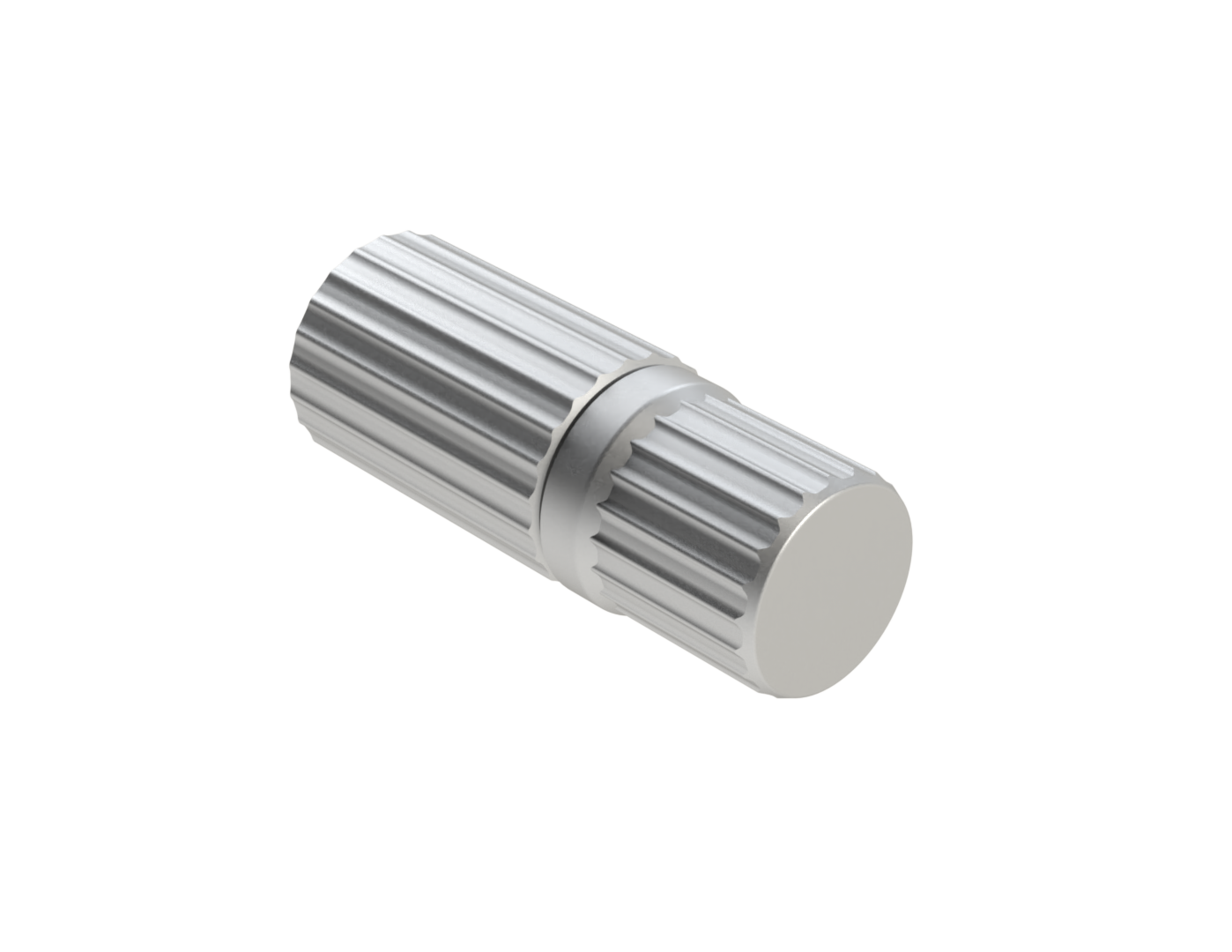

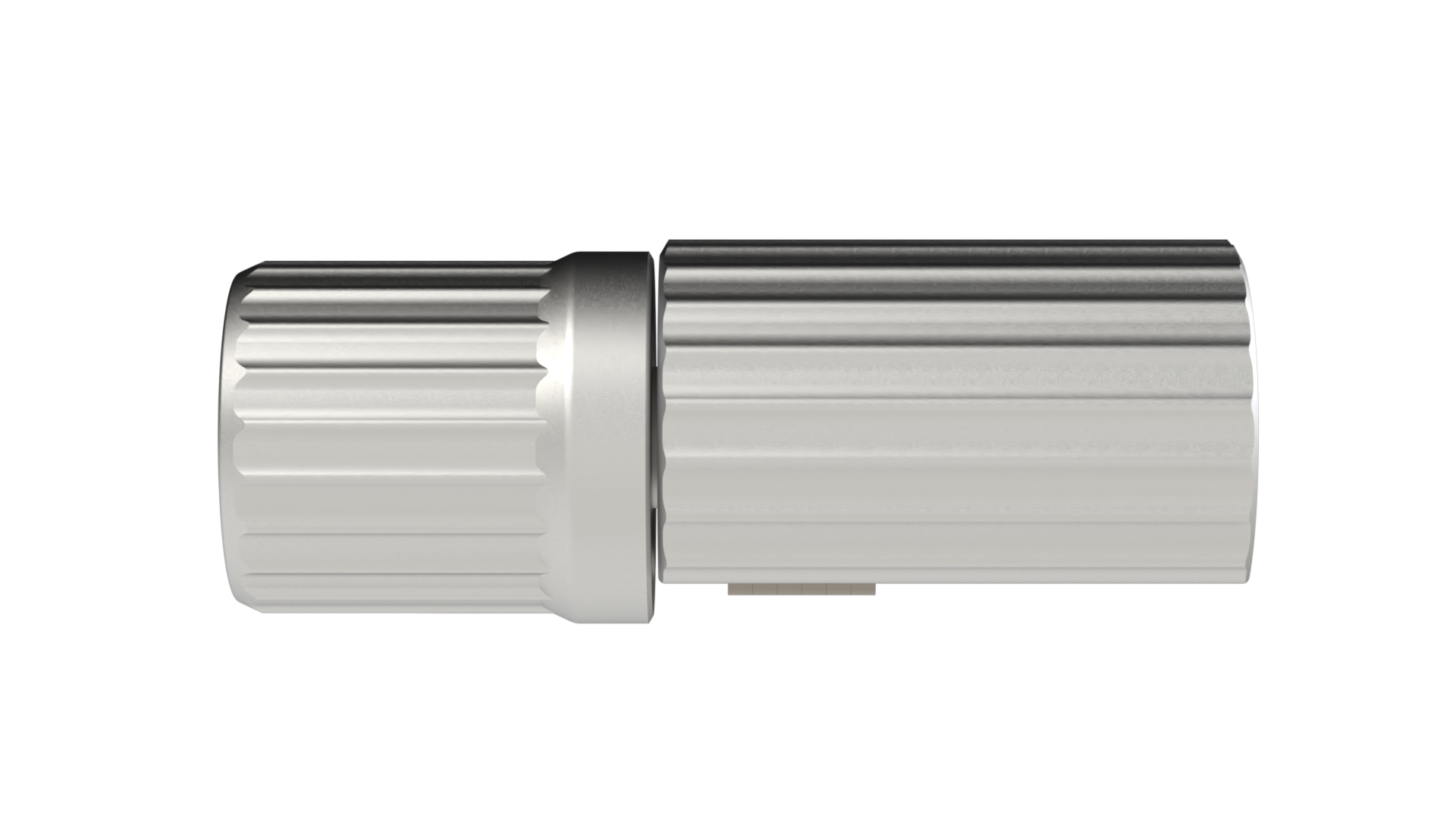

Drehmoment: 2.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelter Adapter
Gewicht: 39.65 g

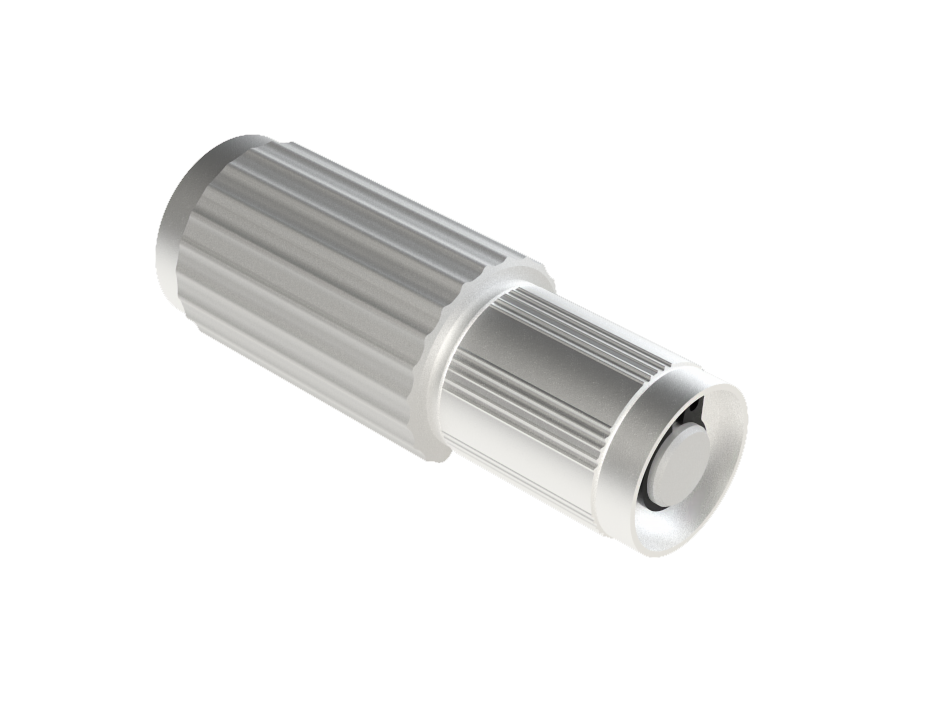

Drehmoment: 2.00 N-m
Drehmomentprofil: Einweg - Vorwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 2.00 N-m
Drehmomentprofil: Einweg - Rückwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g

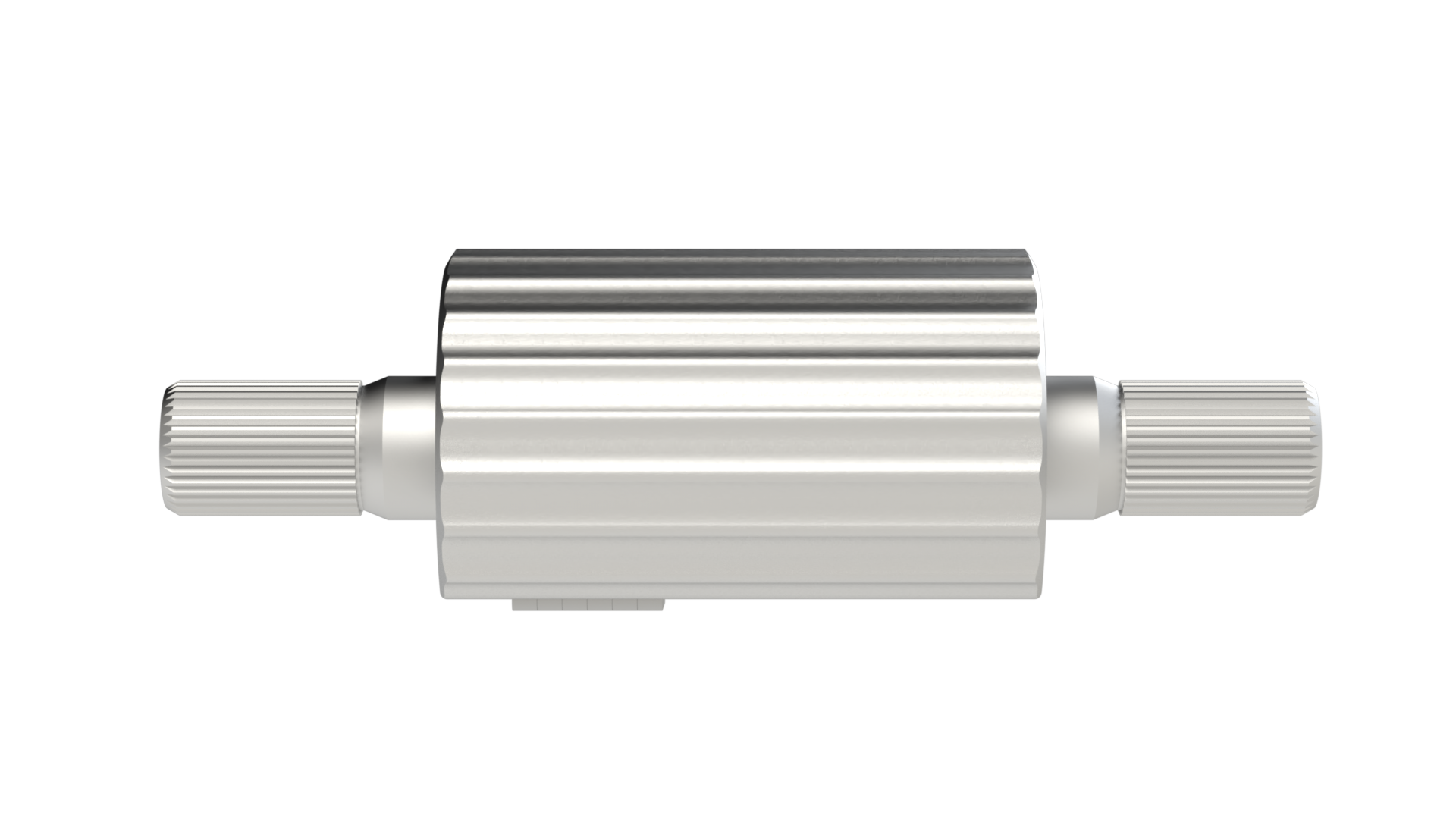

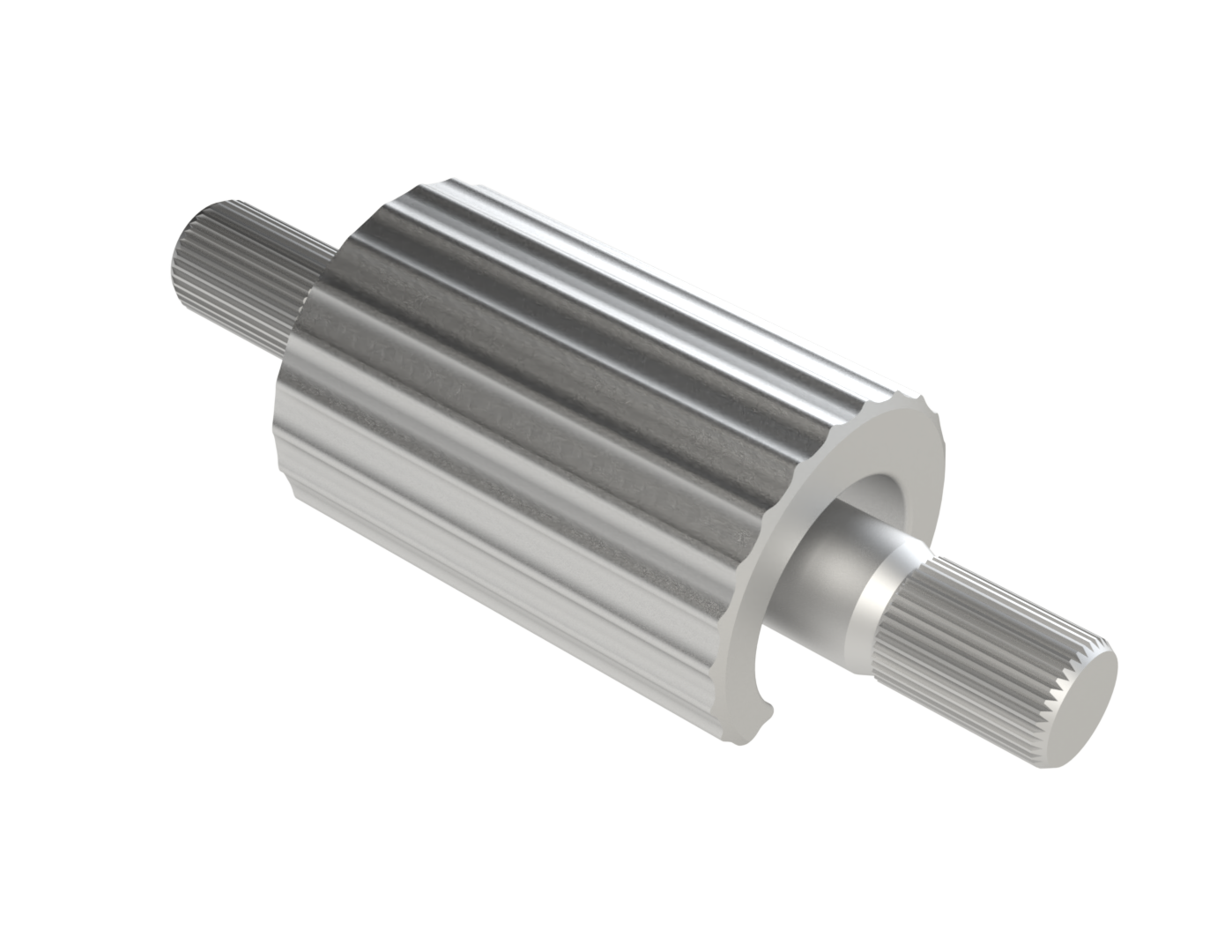

Drehmoment: 2.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Doppelseitig gerändelte Welle
Gewicht: 39.65 g
Drehmoment: 3.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelte Welle
Gewicht: 38.25 g
Drehmoment: 3.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelter Adapter
Gewicht: 39.65 g
Drehmoment: 3.00 N-m
Drehmomentprofil: Einweg - Vorwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 3.00 N-m
Drehmomentprofil: Einweg - Rückwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 3.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Doppelseitig gerändelte Welle
Gewicht: 39.65 g
Drehmoment: 4.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelte Welle
Gewicht: 38.25 g
Drehmoment: 4.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelter Adapter
Gewicht: 39.65 g
Drehmoment: 4.00 N-m
Drehmomentprofil: Einweg - Vorwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 4.00 N-m
Drehmomentprofil: Einweg - Rückwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 4.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Doppelseitig gerändelte Welle
Gewicht: 39.65 g
Drehmoment: 5.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelte Welle
Gewicht: 38.25 g
Drehmoment: 5.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelter Adapter
Gewicht: 39.65 g
Drehmoment: 5.00 N-m
Drehmomentprofil: Einweg - Vorwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 5.00 N-m
Drehmomentprofil: Einweg - Rückwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 5.00 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Doppelseitig gerändelte Welle
Gewicht: 39.65 g
Drehmoment: 6.50 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelte Welle
Gewicht: 38.25 g
Drehmoment: 6.50 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Gerändelter Adapter
Gewicht: 39.65 g
Drehmoment: 6.50 N-m
Drehmomentprofil: Einweg - Vorwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 6.50 N-m
Drehmomentprofil: Einweg - Rückwärts
Wellenende: Einweg-Adapter
Gewicht: 54.83 g
Drehmoment: 6.50 N-m
Drehmomentprofil: Symmetrisch
Wellenende: Doppelseitig gerändelte Welle
Gewicht: 39.65 g
